Deye SG06LP1 vs SG05LP1: Comparación de inversor híbrido monofásico

¿Qué hace que la serie SG06LP1 sea diferente?

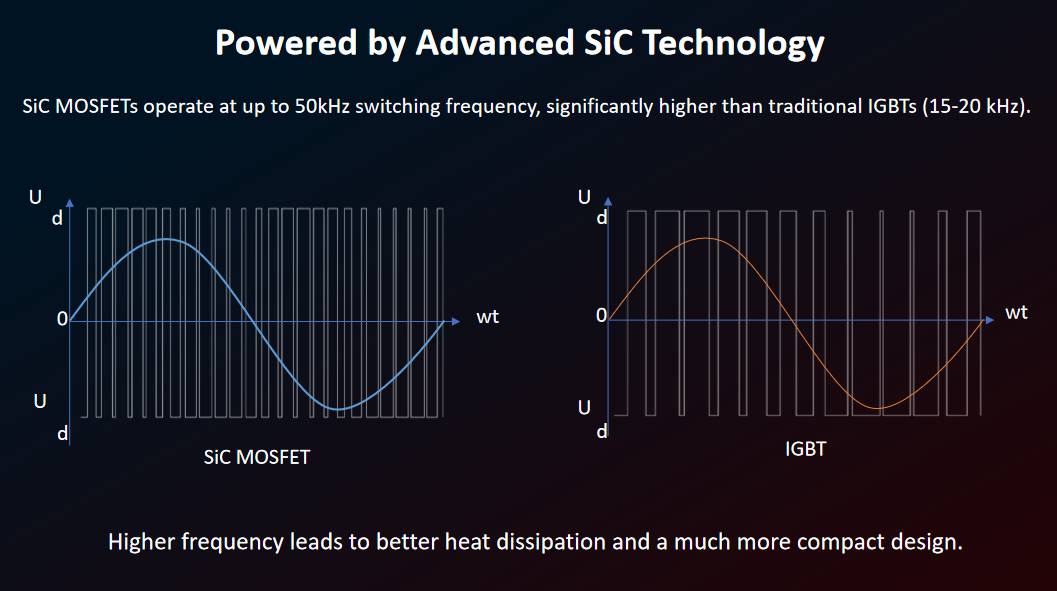

El tamaño de un inversor híbrido monofásico solía estar dictado por la cantidad de calor que podían desprender sus componentes de conmutación. La serie SG06LP1 de Deye cambia esa ecuación al reemplazar los IGBT tradicionales con MOSFET de carburo de silicio (SiC), que conmutan a hasta 50kHz en comparación con los 15-20 kHz típicos de los diseños basados en IGBT.

Una frecuencia de conmutación más alta significa que los componentes de filtrado internos del inversor (inductores, condensadores) pueden reducirse considerablemente sin dejar de formar una forma de onda de salida limpia. Menos calor generado por ciclo también reduce el tamaño del disipador de calor necesario para mantener la unidad fría.

El resultado práctico aparece directamente en la hoja de especificaciones: Inversores solares híbridos monofásicos de bajo voltaje. construidos sobre esta plataforma de SiC logran aproximadamente un 0,6 % más de eficiencia y, al mismo tiempo, reducen el peso hasta en un 42 % en potencias nominales comparables.

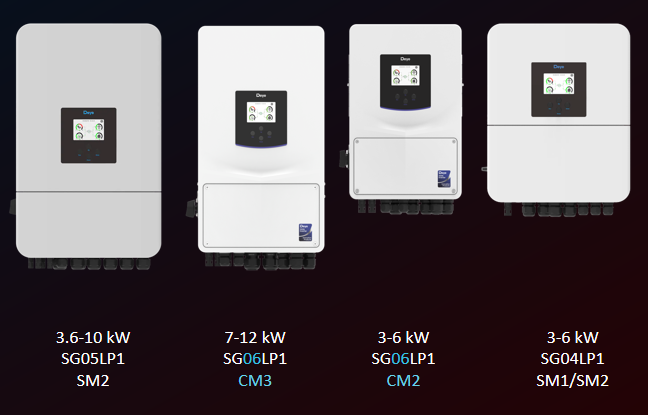

Lista completa de un vistazo

La serie SG06LP1 se divide en dos bandas de potencia. Los modelos de 3 a 6 kW (SG06LP1-CM2) están destinados a instalaciones residenciales más pequeñas, mientras que los modelos de 7 a 12 kW (SG06LP1-CM3) cubren hogares más grandes o cargas comerciales livianas. Ambos se ubican junto a la serie SG05LP1 anterior, que sigue disponible en 3,6-10 kW, y la serie SG04LP1 en el nivel básico de 3-6 kW.

La convención de nomenclatura importa aquí. CM2 y CM3 designan los nuevos tableros de control basados ​​en SiC, mientras que SM1/SM2 marca la plataforma IGBT más antigua que todavía se vende con las insignias SG04LP1 y SG05LP1. Saber qué sufijo está mirando le indica qué generación de componentes electrónicos internos está comprando realmente.

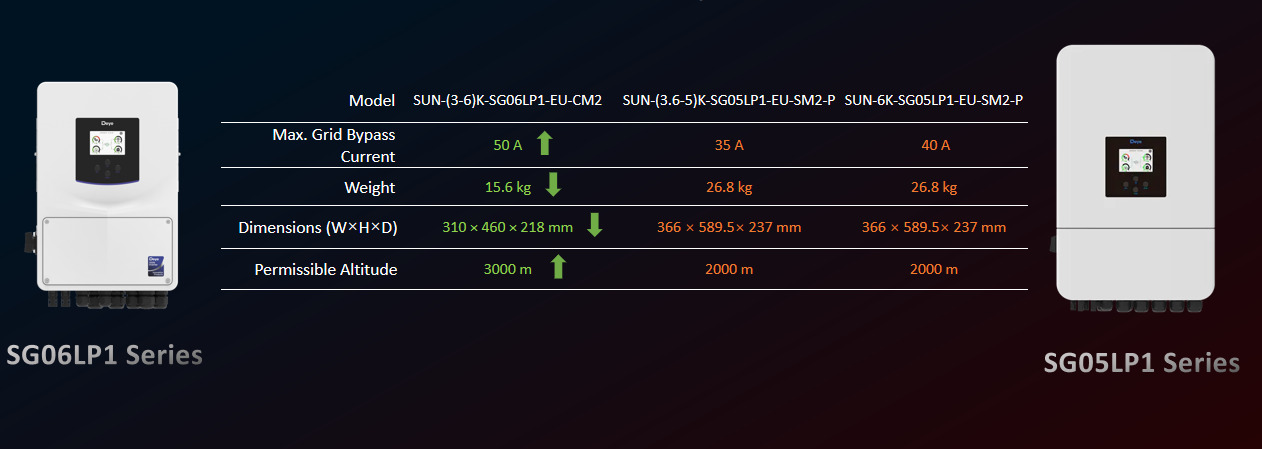

Modelos de 3-6 kW: SG06LP1-CM2 frente a SG05LP1-SM2

En el nivel de energía básico, la brecha generacional es mayor en cuanto a huella física. El SUN-(3-6)K-SG06LP1-EU-CM2 pesa 15,6 kilos , frente a los 26,8 kg de ambas variantes SG05LP1-SM2-P, una diferencia de más de 11 kg en unidades que realizan el mismo trabajo.

Las dimensiones siguen el mismo patrón: 310×460×218 mm para el CM2 frente a 366×589,5×237 mm para los modelos SM2-P. Se trata de un espacio significativamente más pequeño para instalaciones montadas en la pared donde el espacio en gabinetes o cuartos de servicio es reducido.

Otros dos números separan a estos modelos más allá del tamaño. La corriente máxima de derivación de red en el CM2 alcanza los 50 A, por delante de los 35 A (variante de 3,6-5 K) y los 40 A (variante de 6 K) en las unidades SM2-P, lo cual es relevante para instalaciones que esperan mayores cargas de paso de red. La altitud permitida también aumenta de 2000 m a 3000m , lo cual es importante para sitios de montaña o de gran elevación donde la reducción de potencia se convierte en una verdadera limitación de diseño.

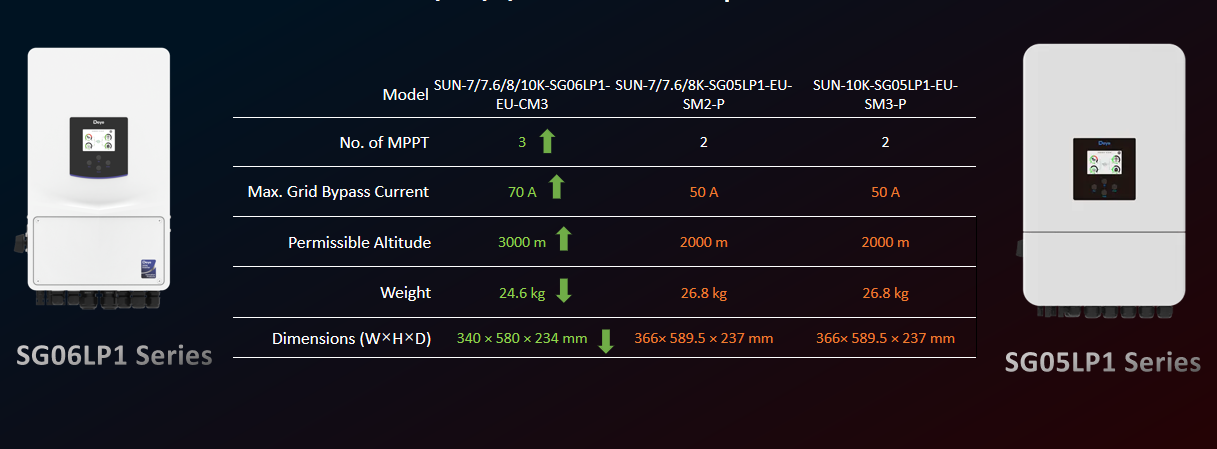

Modelos de 7-12 kW: SG06LP1-CM3 frente a SG05LP1-SM2/SM3

Ampliando al nivel de 7-12kW, la línea SG06LP1-CM3 agrega una capacidad que el SG05LP1 no ofrece en este rango: un tercer rastreador MPP. Cuando SUN-(7-8)K-SG05LP1-EU-SM2-P y SUN-10K-SG05LP1-EU-SM3-P ejecutan 2 MPPT, el CM3 ejecuta 3 , abriendo configuraciones de cuerdas más flexibles para matrices divididas en múltiples planos u orientaciones de techo.

La corriente de derivación experimenta el mismo salto generacional que se observa en el nivel inferior: 70 A en el CM3 frente a 50 A en ambas variantes SG05LP1. El peso cae de 26,8 kg a 24,6 kg y el tamaño se reduce de 366 × 589,5 × 237 mm a 340 × 580 × 234 mm. La altitud permitida vuelve a aumentar a 3.000 m, igualando la mejora observada en los modelos CM2 de menor potencia.

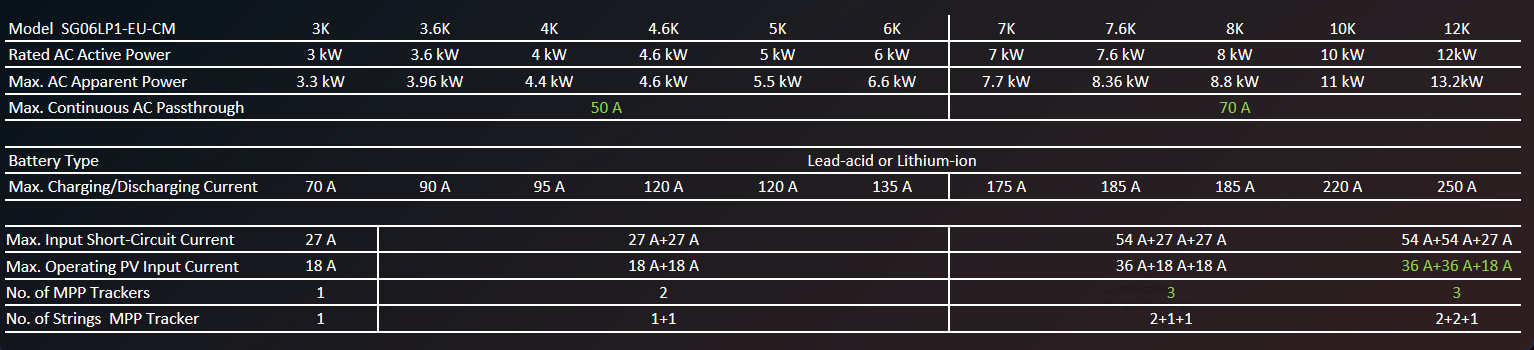

Tabla de referencia de especificaciones completa

Más allá de las comparaciones principales, la línea completa SG06LP1-EU-CM abarca diez clasificaciones de potencia de 3K a 12K, y todas comparten la misma compatibilidad con baterías de plomo-ácido o de iones de litio. El recuento de rastreadores MPP aumenta con la potencia: las configuraciones de un solo rastreador se ejecutan en los modelos de 3 a 6K, dos rastreadores cubren unidades de 3,6K a 6K y aparecen tres rastreadores a partir de 7K.

La corriente de carga y descarga aumenta constantemente en todo el rango, desde 70 A en el modelo 3K hasta 250 A en el modelo insignia de 12K. La corriente máxima de entrada fotovoltaica operativa sigue una curva similar, alcanzando 36A 36A 18A en la unidad 12K gracias a su diseño de tres rastreadores. Para cualquiera que esté planificando el diseño de cadenas, esta tabla es la forma más rápida de verificar cómo la capacidad de seguimiento MPP afecta las opciones de cableado antes de comprometerse con un modelo específico.

Elegir entre SG06LP1 y SG05LP1

Para la mayoría de las instalaciones nuevas, la serie SG06LP1 es la opción más capaz en papel: más liviana, más pequeña, con mayor corriente de derivación y, en el nivel de 7 kW o más, un rastreador MPP adicional. La serie SG05LP1 todavía tiene sentido cuando el stock de la serie CM aún no está disponible localmente o cuando un instalador ya tiene repuestos y está familiarizado con la puesta en servicio de la plataforma SM.

Vale la pena marcar la altitud por separado. Los proyectos por encima de los 2000 m no tienen una opción SG05LP1 que cumpla con esa clasificación dentro de este conjunto de datos: la altitud permitida de 3000 m del SG06LP1 se convierte en un requisito difícil en lugar de algo agradable de tener. Más allá de eso, la decisión a menudo se reduce a cuánto valen los ahorros de espacio de instalación y el margen de derivación en relación con la disponibilidad de componentes. No todos los proyectos necesitan la plataforma más nueva, pero elegir el inversor del tamaño adecuado para la carga Importa más que perseguir el modelo mejor calificado en el estante.
