Alerta de seguridad contra incendios para sistemas de almacenamiento de energía fotovoltaica en el hogar: garantizar la protección de los bomberos con apagado automático

A medida que los sistemas de almacenamiento de energía fotovoltaico residencial (PV) se vuelven cada vez más comunes, la seguridad contra incendios surge como una preocupación crítica, especialmente durante las emergencias. Puede surgir un escenario específico y peligroso cuando se produce un incendio en la casa, y el interruptor principal es cerrado por los bomberos. A pesar de que la casa está desconectada de la cuadrícula, queda un riesgo oculto: el inversor puede continuar operando en modo fuera de la red, suministrando energía a las cargas a través de baterías y paneles solares. Este suministro de energía en curso puede representar una seria amenaza de seguridad para los socorristas.

El peligro oculto

Si las cargas eléctricas están conectadas al puerto de "carga" del inversor, entonces incluso después de desconectar la cuadrícula principal, el inversor aún puede alimentar los electrodomésticos a través de la batería y la energía fotovoltaica. Esta entrega de energía continua crea un entorno peligroso para los bomberos que asumen que el sistema está completamente desenergizado.

Además, no es realista esperar que cada sistema esté instalado cerca del interruptor principal, lo que significa que el apagado manual puede no ser factible durante una emergencia de incendio.

La solución de seguridad contra incendios

Un mecanismo de cierre confiable y automatizado es esencial. El objetivo es habilitar el apagado automático del inversor activado por los sistemas de detección de incendios, en lugar de depender únicamente de la desconexión de la red o la intervención manual.

Componentes clave de la solución de seguridad

Lado de PV: dispositivos de apagado rápido (RSDS)
Instale dispositivos de apagado rápido u optimizadores que admitan la funcionalidad de apagado en el nivel del módulo PV.

Estos aseguran que una vez que se activen, los módulos fotovoltaicos dejan de generar energía CC de alto voltaje, lo que hace que las áreas de la azotea sean más seguros para las operaciones de extinción de incendios.

Lado de CA: integración de alarma de incendio

Integre el sistema de alarma contra incendios de la casa con el inversor.

La alarma de incendio puede enviar una señal de contacto seca o una entrada de 12 V CC al inversor para forzar un apagado inmediato.

Cómo funciona el sistema

Los inversores mismos no son capaces de detectar fuego.

Sin embargo, los sistemas de detección de incendios se pueden configurar para:

Envíe un cierre de contacto seco (por ejemplo, a través de la salida de retransmisión)

O proporcionar una señal DC de 12V a los terminales designados en el inversor.

Una vez que el inversor recibe la señal de cierre:

La salida de CA se detiene inmediatamente.

La alimentación de las cargas conectadas está cortada.

El sistema ingresa a un estado seguro y apagado, protegiendo a los bomberos de la descarga eléctrica accidental o al flash de arco.

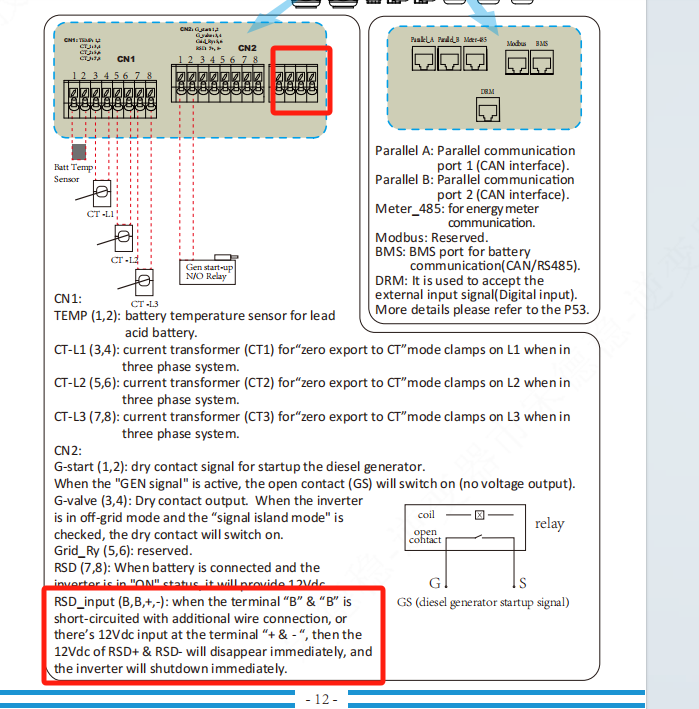

Implementación de referencia (basada en la imagen)

Según la referencia de la imagen:

Use terminales "B" y "B-" (entrada RSD) para el cierre.

Si una alarma de incendio u otros pantalones cortos de circuito "B" y "B" o aplica una señal de 12 V en "" y "-", el inversor se apaga inmediatamente.

Esta funcionalidad garantiza que la DC de 12V de RSD y RSD desaparezca, lo que confirma la desactivación del sistema.

Para llevar

El cierre automático del inversor en respuesta a las alarmas de incendio es fundamental para la seguridad del personal de emergencia.
Para minimizar el riesgo:

Implementar mecanismos de apagado rápido fotovoltaico.

Integre los sistemas de alarma contra incendios para comunicarse con el inversor.

Asegúrese de que el apagado se active automáticamente durante los incendios, distinguiendo esto de las interrupciones normales de la cuadrícula.

Al integrar estas protecciones, creamos un entorno más seguro para los propietarios de viviendas y los respondedores de emergencia.
