Resumen técnico: Deye CT01 y TX01: funciones, instalación, conexión del inversor y solución de problemas

Resumen técnico: Deye CT01 y TX01 - Funciones, instalación, conexión del inversor y solución de problemas

Deye SUN-SMART-CT01 (CT01) y SUN-SMART-TX01 (TX01) forman un kit de comunicación inalámbrica y medición inteligente para sistemas de almacenamiento de energía fotovoltaica. Diseñados exclusivamente para inversores híbridos Deye, permiten una medición precisa de la energía de la red bidireccional, una transmisión de datos inalámbrica y un autoconsumo optimizado, resolviendo desafíos comunes como cableado complicado, medición inexacta y control retardado.

1. Funciones principales

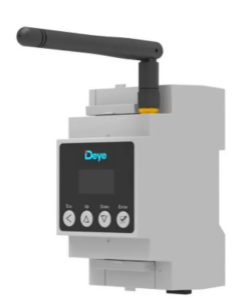

1.1 CT01 – Medidor inteligente bidireccional inalámbrico (núcleo de monitoreo)

Medición en tiempo real de tensión de red, corriente, potencia, frecuencia, energía activa/reactiva, con medición bidireccional para importación de red y exportación fotovoltaica.

Pantalla LCD incorporada para visualización de datos locales; Montaje en riel DIN para tableros de distribución residenciales y comerciales pequeños.

Módulo LoRa integrado para transmisión de datos inalámbrica, eliminando el cableado de larga distancia.

Proporciona datos precisos del lado de la red al inversor para respaldar estrategias de carga/descarga anti-retroalimentación, autoconsumo y tiempo de uso.

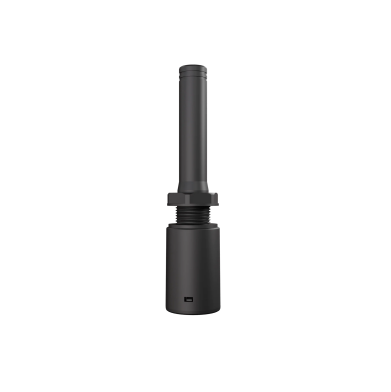

1.2 TX01 – Módulo de Comunicación LoRa (Hub de Transmisión)

Actúa como un puente inalámbrico entre CT01 y el inversor, recibiendo señales LoRa y reenviando datos de medición.

Diseño plug-and-play, que se conecta directamente al puerto de comunicación del inversor como alternativa al cableado RS485.

Admite fuente de alimentación USB-C externa para compatibilidad con varios modelos de inversores Deye.

2. Instalación y cableado

2.1 Instalación de CT01 (Lado del tablero de distribución)

• Monte CT01 en un carril DIN dentro del cuadro de distribución.
• Pase los cables de corriente de la red a través de los transformadores de corriente (CT) suministrados.
• Conecte los cables de fase y neutro para muestreo de voltaje.
• Encienda y configure la relación CT a través del teclado local para la calibración.

2.2 Instalación del TX01 (Lado del Inversor)

• Instale TX01 cerca del inversor.
• Utilice un cable RJ45 para conectar el puerto del medidor TX01 al puerto COM/medidor del inversor.
• Para inversores sin salida de energía en el puerto de comunicación, alimente el TX01 mediante un adaptador USB-C externo de 5 V.

3. Conexión y funcionamiento completos con inversor

3.1 Confirmación de enlace del sistema

• CT01 recopila datos de energía de la red → transmite de forma inalámbrica a través de LoRa a TX01 → TX01 envía datos al inversor a través de un cable RJ45, formando una cadena de comunicación completa.

3.2 Configuración de parámetros del inversor

• Acceda a la interfaz del inversor: Configuración → Configuración avanzada → Configuración del medidor.
• Seleccione el tipo de medidor: Deye CT01 (LoRa).
• Configure el modo de comunicación en Puerto del medidor y habilite la medición de la red.
• Habilite el modo de autoconsumo o el control antirretroalimentación según los requisitos del sistema.

3.3 Activación de funciones y monitoreo de datos

• Una vez habilitado, el inversor lee la potencia de la red, la potencia de carga y la energía bidireccional en tiempo real.
• El exceso de energía fotovoltaica carga la batería o suministra cargas locales; Durante los períodos pico, la batería se descarga para reducir la importación a la red.
• Los datos en tiempo real se pueden monitorear en la pantalla del inversor o en la aplicación Deye Cloud para verificar la conexión normal.

3.4 Emparejamiento LoRa

CT01 y TX01 se emparejan automáticamente al encenderse. Un LED LoRa que parpadea lentamente indica que el emparejamiento se realizó correctamente. Si el emparejamiento falla, reinicie ambos dispositivos para volver a intentarlo.

4. Solución de problemas de fallas comunes

4.1 Emparejamiento LoRa Failure / No Data Transmission

• Asegúrese de que la distancia entre CT01 y TX01 sea de 200 m, con obstrucciones mínimas de paredes gruesas o gabinetes metálicos.
• Verifique el suministro de energía estable al TX01 y el estado normal del LED LoRa.
• Manténgase alejado de fuentes de interferencias electromagnéticas fuertes, como convertidores de frecuencia o cargadores de vehículos eléctricos.

4.2 El inversor muestra "Medidor no conectado"

• Compruebe que el cable RJ45 esté bien conectado.
• Confirme el tipo de medidor correcto y la configuración del puerto de comunicación en el inversor.
• Reinicie TX01 y el inversor para restablecer la comunicación.

4.3 Medición inexacta o lectura de potencia inversa

• Verifique que la relación del CT coincida con la clasificación del transformador.
• Verifique la dirección del cable CT; invierta el cableado o ajuste la dirección de alimentación en la configuración si es necesario.
• Vuelva a verificar la secuencia de fases y el cableado de voltaje.

4.4 Desconexión de datos frecuente

• Reubique TX01 para mejorar la intensidad de la señal LoRa.
• Utilice un adaptador de corriente estable de 5 V para evitar interrupciones relacionadas con las fluctuaciones de energía.

Resumen

El kit CT01 TX01 es un accesorio estándar para los sistemas de almacenamiento de energía fotovoltaica Deye. A través de la medición inalámbrica y la integración del inversor, logra un monitoreo preciso de la energía y una programación inteligente. Con una instalación sencilla, un cableado mínimo y una configuración correcta del inversor, el sistema mejora significativamente la tasa de autoconsumo y reduce los costos de electricidad para aplicaciones de almacenamiento de energía fotovoltaica residenciales y comerciales pequeños.
