Explicación de las celdas de 314 Ah: cómo la serie Deye GE-F alcanza más de 8000 ciclos

Llegan las celdas de alta capacidad de 314 Ah: cómo la serie Deye GE-F logra una vida útil de 8000 ciclos

Los números de ciclo de vida en la hoja de datos de una batería tienden a desdibujarse después de un tiempo: 6000, 8000, 10 000, todos ubicados aproximadamente en el mismo vecindario de "suficiente tiempo". Lo que realmente los separa rara vez es la química misma. El fosfato de hierro y litio ha sido la química C&I predeterminada durante años. El diferenciador es la arquitectura celular: cuántas células hay en un paquete, cuánta corriente transporta cada una y qué tan uniformemente se distribuye el calor entre ellas. Esa es la historia detrás de la celda de 314Ah que alimenta Deye soluciones C&I ESS a pequeña escala y es por eso que la serie de gabinetes de baterías para exteriores GE-F128/F240/F256 tiene una capacidad nominal de 8000 ciclos a 0,5 °C y 25 °C hasta un 70 % de su vida útil.

De 100Ah a 314Ah: menos celdas, menos puntos de falla

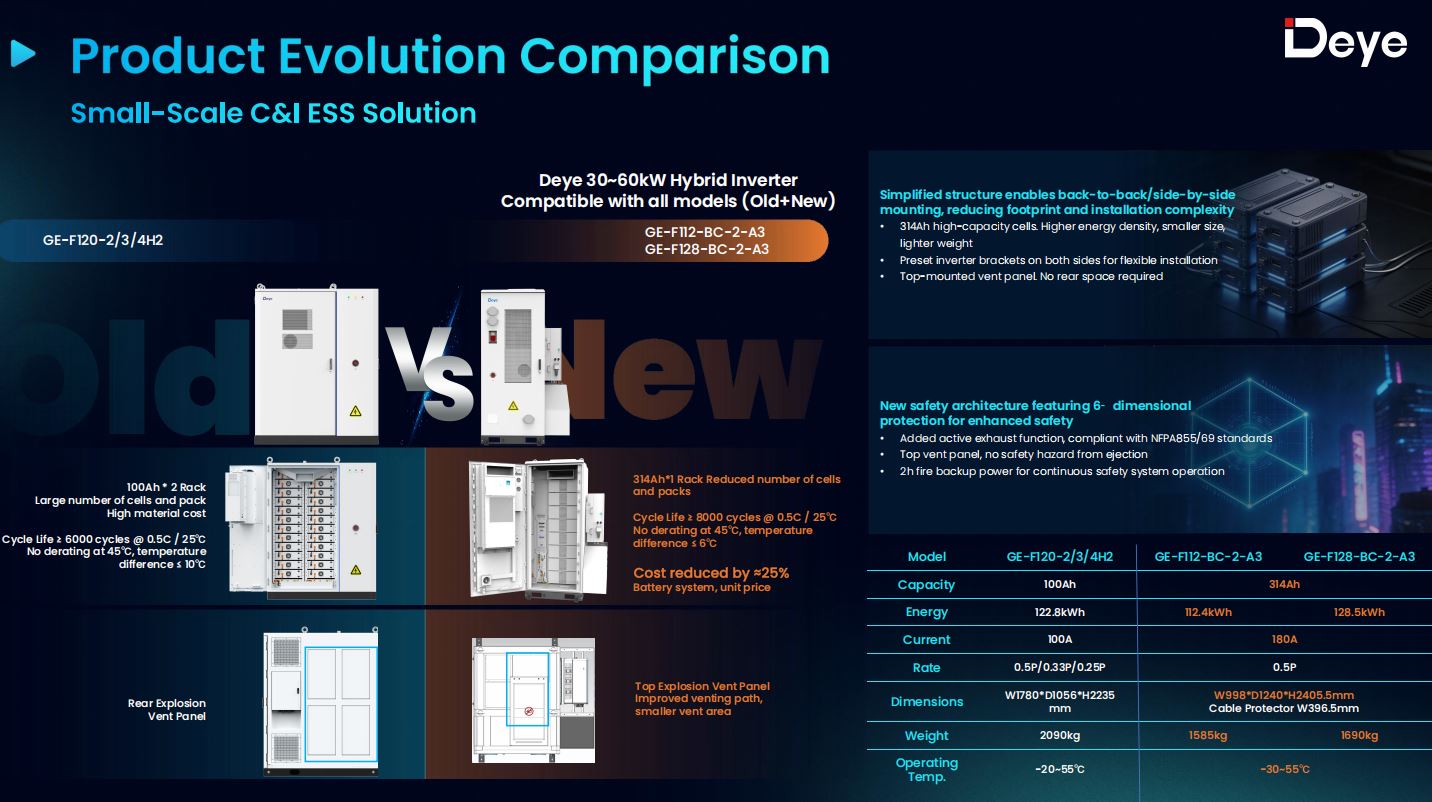

El gabinete de la generación anterior de Deye, el GE-F120-2/3/4H2, construyó su paquete a partir de celdas de 100 Ah dispuestas en dos bastidores de profundidad. Llegar a una cifra de energía utilizable significó apilar una gran cantidad de celdas individualmente más pequeñas, lo que multiplica la cantidad de conexiones en serie/paralelo, uniones de barras colectoras y soldaduras dentro del paquete; cada una de las cuales es un punto de resistencia potencial, y cada punto de resistencia genera calor bajo carga.

La serie GE-F lo consolida en una sola celda de 314 Ah por posición, cableada 1P16S a un módulo de 51,2 V y 16,08 kWh. Un gabinete GE-F128 necesita sólo 8 de estos módulos para alcanzar los 128,5kWh; el GE-F256 necesita 16 para alcanzar los 257,23kWh. Menos celdas y más grandes significan un arnés interno más simple, menos uniones que fallan durante un período de garantía de 10 años y, debido a que los costos de fabricación y ensamblaje aumentan con el recuento de piezas más que la capacidad bruta, un precio unitario aproximadamente un 25 % más bajo en la plataforma GE-F128 y aproximadamente un 15 % más bajo en la plataforma GE-F240/256 en comparación con el diseño anterior.

Lo que realmente significa "8.000 ciclos"

La calificación no es un número redondo de marketing; viene con condiciones de prueba específicas: Tasa de carga/descarga de 0,5 °C, temperatura ambiente de 25 °C, ciclo hasta el 70 % de su capacidad de fin de vida útil . Esa es la forma estándar de la industria de indicar el ciclo de vida y es directamente comparable a la clasificación de la celda de la generación anterior de 6000 ciclos en las mismas condiciones de 0,5 °C/25 °C. Un aumento del 33% en los ciclos nominales con la misma tasa de descarga, de una celda con aproximadamente el triple de capacidad por unidad, apunta a un diseño interno genuinamente diferente en lugar de un estándar de prueba más flexible.

En términos prácticos, con un ciclo completo por día, 8.000 ciclos equivalen a aproximadamente 21 a 22 años antes de que el paquete se degrade al 70% de su capacidad original, mucho más allá del período de garantía de 10 años del gabinete y suficiente margen para que la mayoría de los operadores de C&I retiren o vuelvan a alimentar un sitio por razones distintas a la degradación de la batería.

El diseño térmico detrás de la calificación

Las afirmaciones sobre el ciclo de vida se desmoronan rápidamente si un paquete se calienta o se calienta de manera desigual, ya que la temperatura desigual de las celdas es una de las formas más rápidas de acelerar la degradación en las celdas más calientes de una pila. Aquí es donde la arquitectura de refrigeración de la serie GE-F hace el verdadero trabajo detrás del número de ciclo de vida.

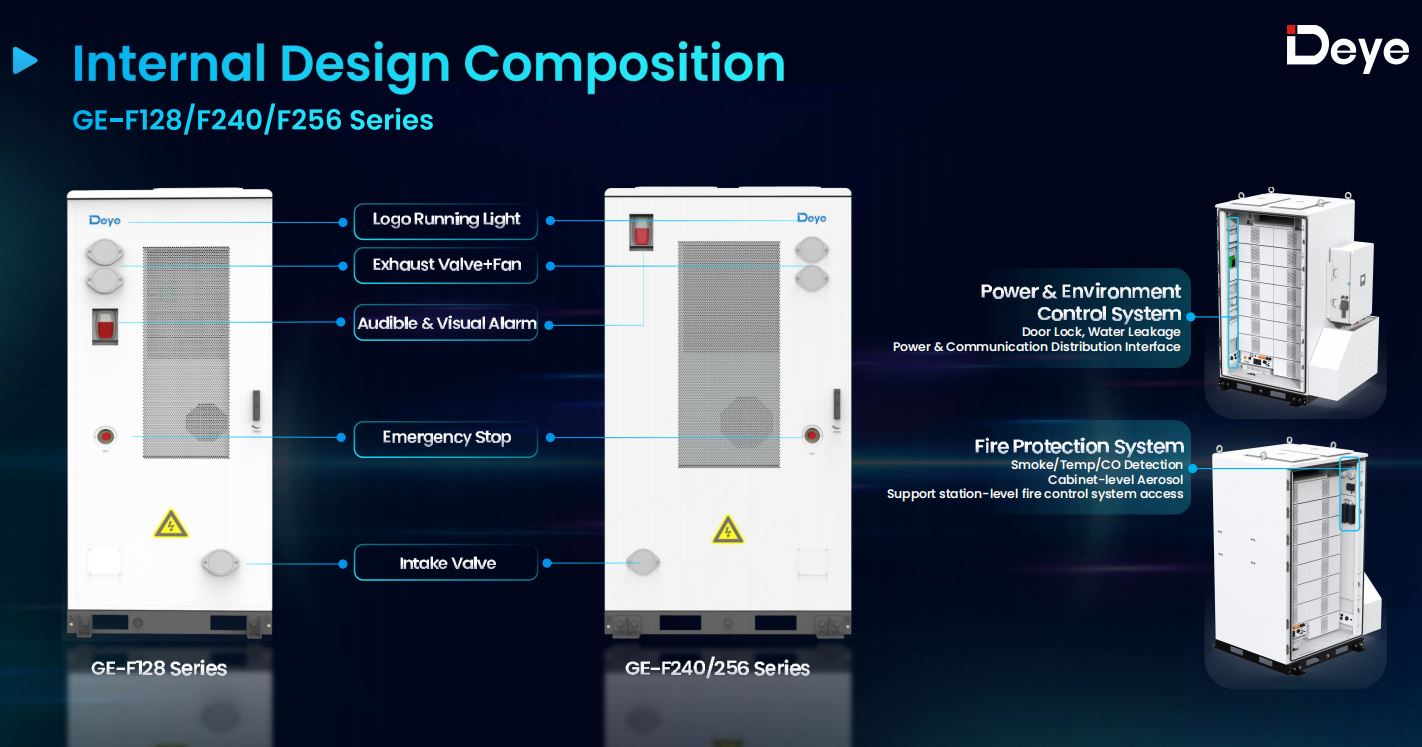

Cada gabinete utiliza un conducto de aire acondicionado simulado con precisión de tres niveles (celda, módulo, paquete), impulsado por un acondicionador de aire de 3 kW en el GE-F128 y una unidad de 5 kW en el GE-F240/256. El resultado es una diferencia máxima de temperatura entre celdas de 6°C , por debajo de los 10°C de la generación anterior, sin reducción de potencia hasta 45°C ambiente. Una distribución térmica más estrecha significa que cada celda del paquete envejece más o menos al mismo ritmo, en lugar de que un puñado de puntos calientes se desgasten prematuramente y reduzcan la capacidad utilizable general del paquete mucho antes de que el resto de las celdas estén cerca del final de su vida útil.

180 A continuo, 285 A pico, sin reducción adicional

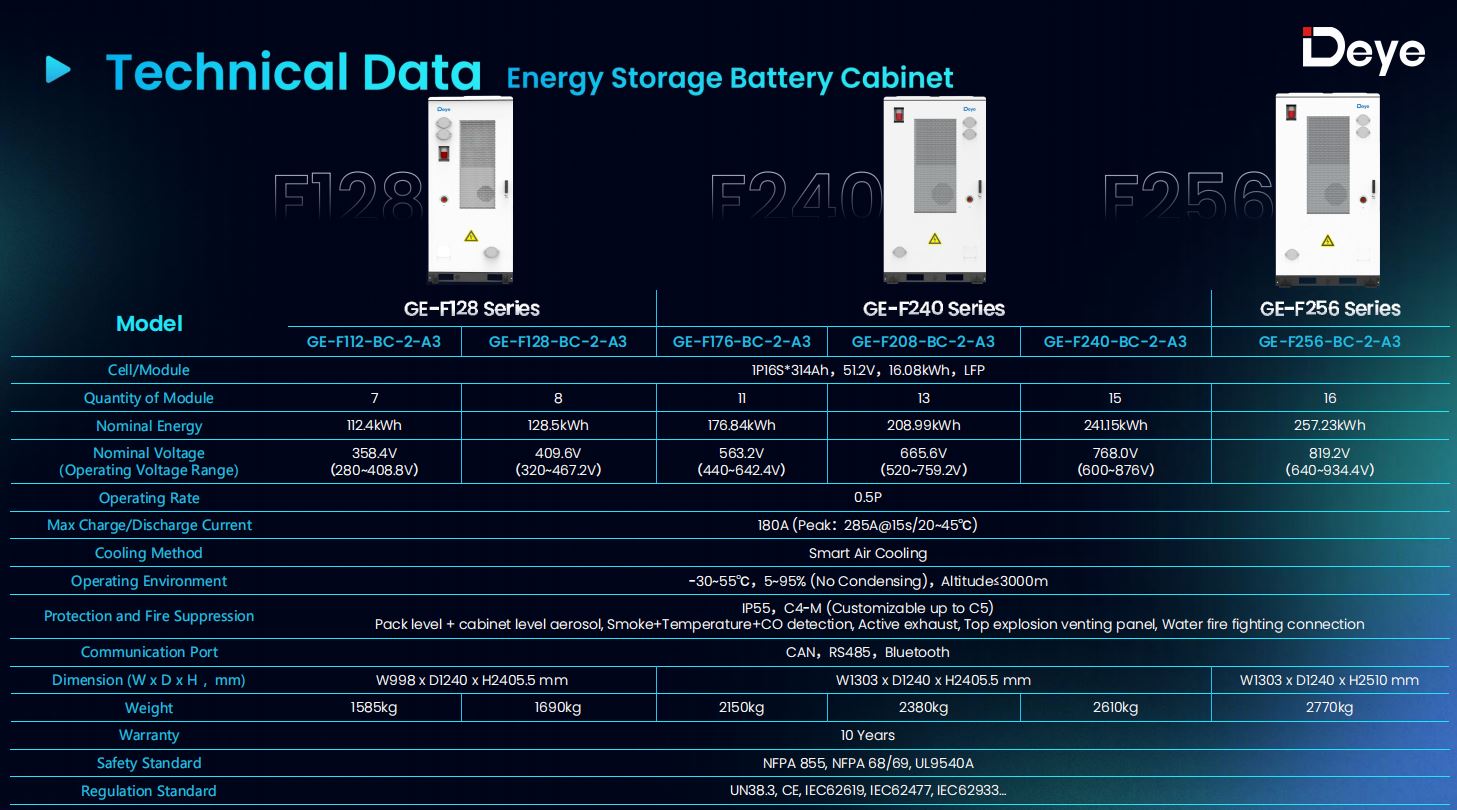

Las celdas más grandes también elevan el límite de cuánta corriente puede manejar un paquete sin estresar desproporcionadamente las celdas individuales. Todos los gabinetes de la serie GE-F, desde el GE-F112 de 112,4 kWh hasta el GE-F256 de 257,23 kWh, comparten la misma envolvente actual: 180 A continuo, 285 A pico durante 15 segundos a 20–45 °C , a una tasa operativa de 0,5P. Esa coherencia es importante para el diseño del sistema, porque significa que se aplican los mismos supuestos de carga/descarga ya sea que un proyecto comience con un solo gabinete GE-F128 o se amplíe hasta una pila de varios gabinetes GE-F256.

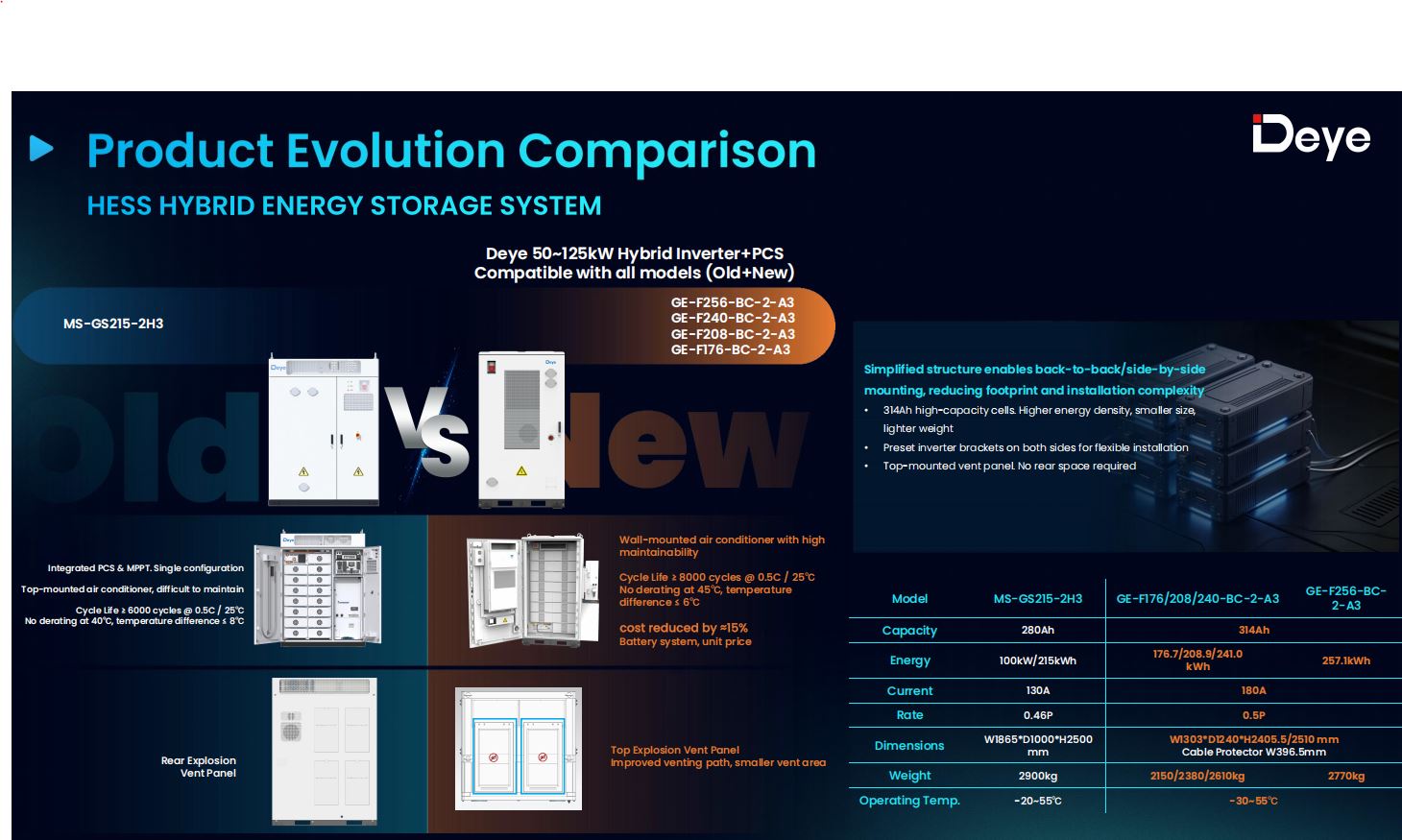

A modo de comparación, los gabinetes enfriados por aire de la competencia construidos con celdas de menor capacidad (comúnmente 280 Ah) generalmente tienen un límite máximo cercano a 130-140 A, con temperaturas de celda más amplias y umbrales más bajos de no reducción de alrededor de 40 °C. La brecha se vuelve tangible en un tejado caluroso o en un muelle de carga en medio de una tarde de verano: un sistema mantiene la potencia máxima y el otro acelera silenciosamente.

Configuraciones de una celda y seis gabinetes

Debido a que cada gabinete GE-F está construido a partir del mismo módulo de 16,08 kWh, la clasificación de 8000 ciclos se aplica de manera uniforme en toda la línea en lugar de ser una cifra principal para un SKU emblemático:

• el Armario de baterías para exterior GE-F112/128 — 112,4kWh y 128,5kWh, construidos a partir de 7 u 8 módulos
• el Serie de gabinetes de baterías para exteriores GE-F240/256 — que cubre GE-F176 (176,84kWh), GE-F208 (208,99kWh), GE-F240 (241,15kWh) y GE-F256 (257,23kWh), de 11 a 16 módulos

Las seis configuraciones tienen la misma garantía de 10 años y las mismas certificaciones UN38.3, CE, IEC62619, IEC62477 e IEC62933, por lo que elegir un nivel de capacidad es puramente una cuestión de requisitos energéticos del sitio, no una compensación por la calidad de la celda o la vida útil esperada.

Qué significa esto para un cálculo del TCO a 10 años

Una calificación de ciclo de vida solo se traduce en ahorros reales si se combina con un costo inicial más bajo y un sistema de enfriamiento que realmente pueda cumplir con la afirmación de no reducción en el campo; de lo contrario, es un número de laboratorio. En la serie GE-F, los tres se alinean: la arquitectura de celda de 314Ah reduce el costo unitario entre un 15% y un 25% dependiendo del tamaño del gabinete, la distribución térmica de 6°C protege la clasificación de 8000 ciclos de ser socavada por la degradación de puntos calientes, y el umbral sin reducción a 45°C significa que el recuento de ciclos nominales se puede lograr en condiciones reales al aire libre en lugar de solo en un laboratorio con clima controlado.

Para integradores de sistemas de 100 a 300 kWh sistema de almacenamiento de energía en baterías para un proyecto C&I , esa combinación cambia el cálculo de "qué batería es más barata hoy" a "a qué batería todavía le queda una capacidad significativa en el año 15". Al menos sobre el papel, la serie GE-F está diseñada para responder favorablemente a esa pregunta.
