Gabinete de baterías para exteriores serie Deye GE-F128/F240/F256: Guía C&I ESS a pequeña escala

Un nuevo punto de referencia para el almacenamiento de energía comercial e industrial a pequeña escala.

La mayoría de los sitios comerciales e industriales no necesitan un patio de baterías a escala de megavatios. Una fábrica que reduce los picos, un centro comercial que compensa las cargas por demanda o una granja que respalda cargas críticas generalmente necesita entre 100 kWh y 300 kWh: suficiente para importar, no suficiente para justificar un sistema en contenedores refrigerado por líquido con su propio equipo de mantenimiento. Esa brecha es exactamente donde Gabinete de baterías para exteriores serie Deye GE-F128/F240/F256 se posiciona, como parte de una familia más amplia de soluciones C&I ESS a pequeña escala .

Construida alrededor de una celda de fosfato de hierro y litio de 314 Ah y combinado con inversores híbridos de 30 a 125 kW de Deye o unidades modulares PCS, la serie GE-F comprende una arquitectura de seguridad completa de seis dimensiones, refrigeración de aire inteligente y expansión paralela de hasta 10 unidades en un gabinete que se instala sin perforaciones en la pared ni trabajos estructurales de soporte de carga.

Tres gabinetes, una plataforma

La serie cubre tres tamaños de gabinetes físicos, cada uno de los cuales se ofrece en múltiples configuraciones de energía construidas a partir del mismo módulo de batería de 16,08 kWh:

• Serie GE-F128 — el Armario de baterias para exterior GE-F112/128 , 112,4kWh y 128,5kWh, 7 u 8 módulos
• Serie GE-F240 (GE-F176 / GE-F208 / GE-F240) — parte del Serie de gabinetes de baterías para exteriores GE-F240/256 , 176,84kWh y 241,15kWh, 11 a 15 módulos
• Serie GE-F256 — también dentro de la plataforma GE-F240/256, 257,23kWh, 16 módulos

Cada variante comparte la misma celda subyacente (un paquete LFP 1P16S de 314 Ah con potencia nominal de 51,2 V) que mantiene el ecosistema de accesorios, el protocolo de comunicación y los sistemas de seguridad consistentes en toda la línea. El voltaje de funcionamiento varía desde 280 V en la configuración más pequeña hasta 934,4 V en el GE-F256, y cada gabinete admite una corriente de carga/descarga máxima de 180 A con un pico de 285 A durante 15 segundos.

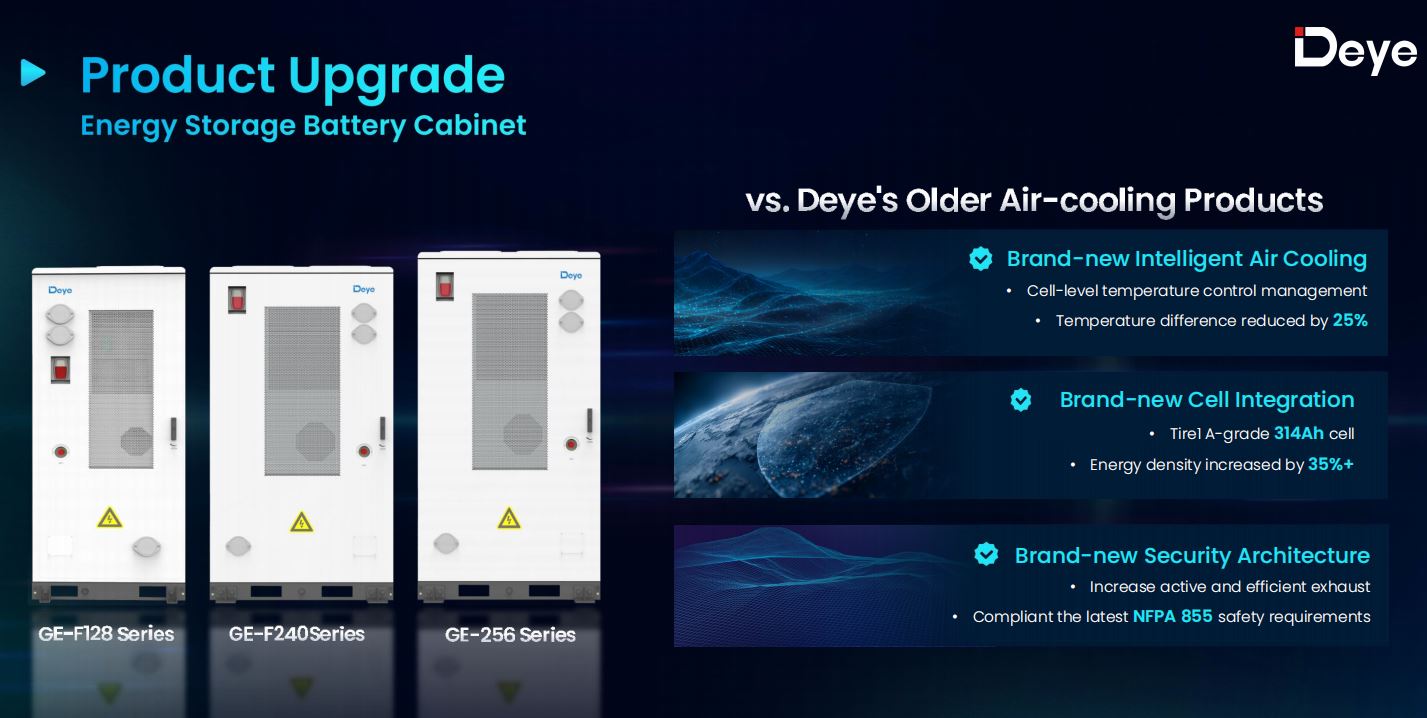

Por qué las celdas de 314 Ah cambian la economía

El cambio de la celda de 100 Ah de la generación anterior a una celda de 314 Ah no es solo un aumento de capacidad. Menos celdas más grandes significan menos conexiones a nivel de paquete, menos puntos potenciales de falla y un arnés de cableado interno más simple, lo cual es una gran parte de por qué el costo unitario en la serie GE-F128 cae aproximadamente un 25% en comparación con los gabinetes refrigerados por aire más antiguos de Deye, y alrededor de un 15% en la plataforma más grande GE-F240/256.

La vida útil también mejora significativamente. La celda de 314Ah está clasificada para 8.000 ciclos a 0,5C y 25°C hasta un 70 % del final de su vida útil, en comparación con los 6000 ciclos de la celda de la generación anterior, sin reducción de potencia a 45 °C y una diferencia de temperatura entre celdas mantenida dentro de los 6 °C, una distribución un 25 % más ajustada que la que lograba el diseño anterior.

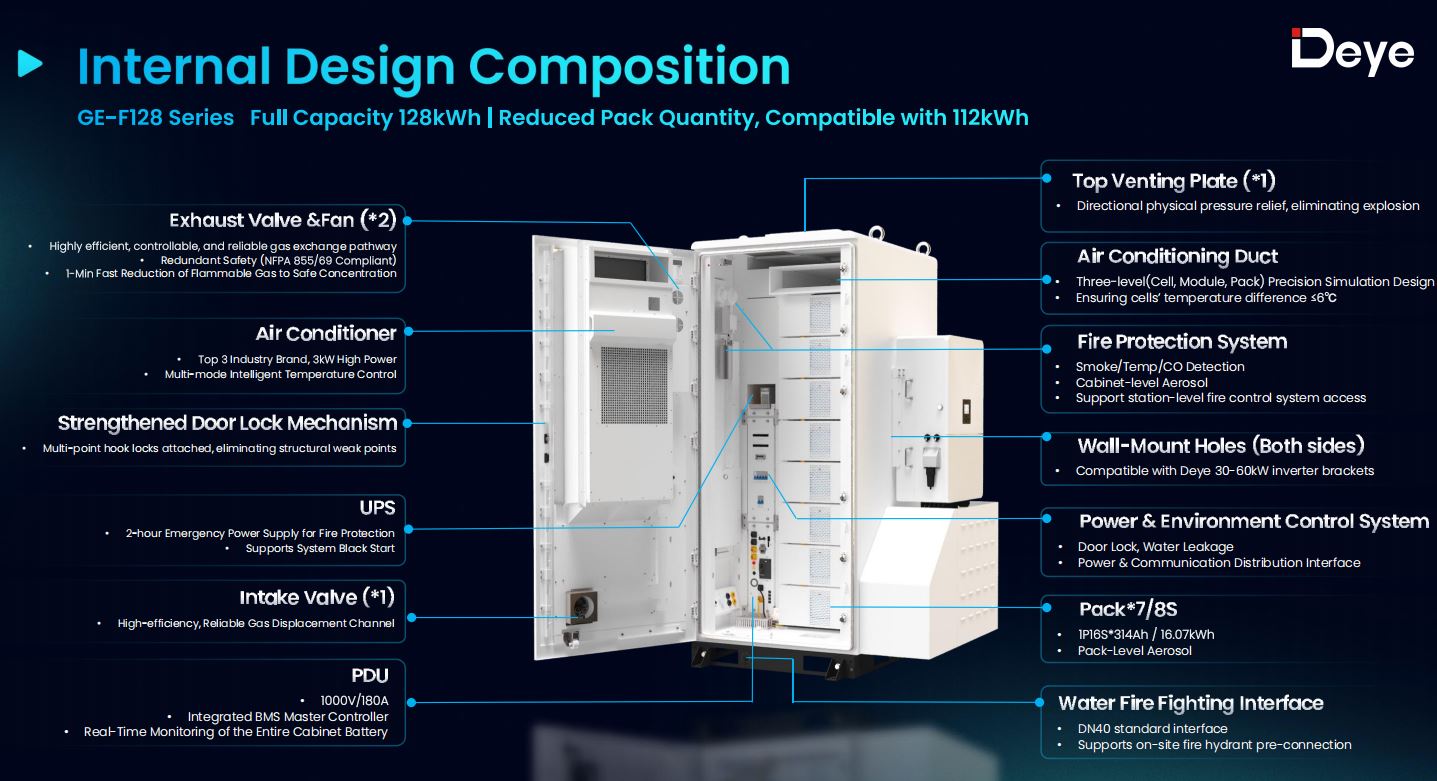

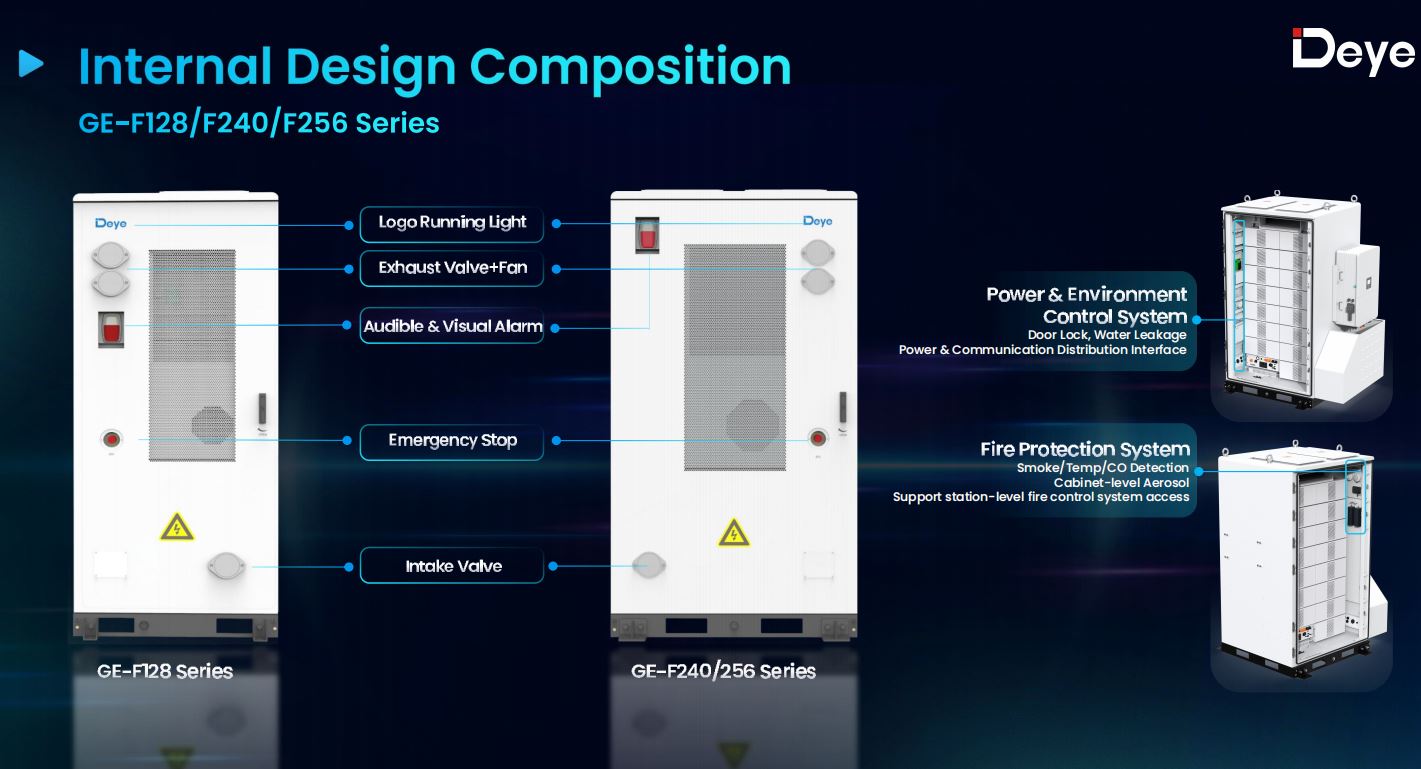

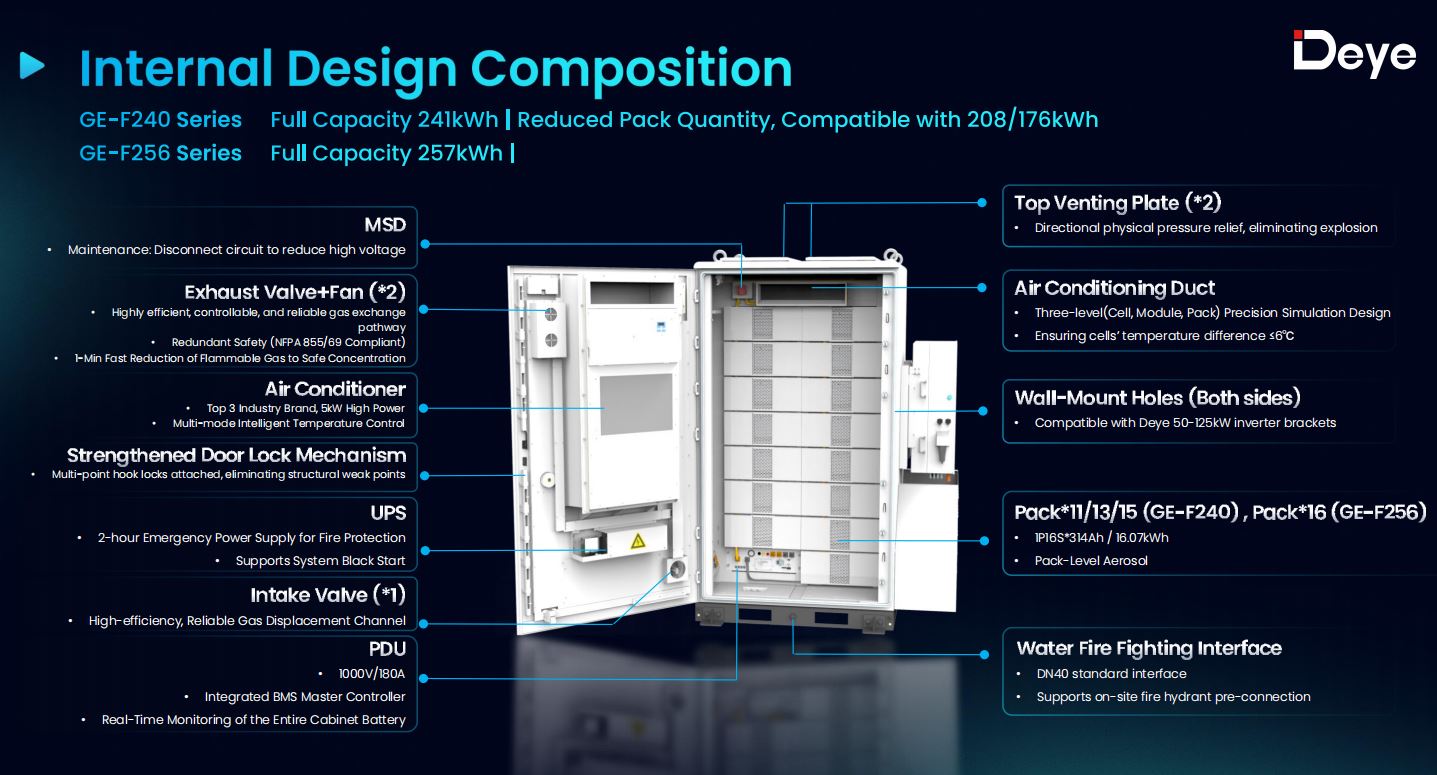

Seguridad en seis dimensiones: D1 a D6

Los gabinetes de baterías que se encuentran al aire libre junto a un muelle de carga o una pared de una fábrica no tienen el lujo de una sala exclusiva resistente al fuego, por lo que el diseño de seguridad tiene que hacer más trabajo por sí solo. Deye estructura esto en seis capas, cada una de las cuales aborda un modo de falla diferente:

1. D1 — Aislamiento eléctrico , evitando la propagación de fallas entre paquetes
2. D2 — Aislamiento físico/térmico entre celdas y módulos
3. D3 — Ventilación activa , limpiando el gas inflamable a una concentración segura en un minuto
4. D4 — Alivio de explosión direccional a través de una placa de ventilación montada en la parte superior
5. D5 — Supresión de aerosoles tanto a nivel de paquete como de gabinete
6. D6 — Interfaz de extinción de incendios por agua , una conexión estándar DN40 para preconexión de hidrante en obra

Un detalle que vale la pena señalar para cualquiera que compare hojas de especificaciones: la ventilación contra explosiones se encuentra en arriba del gabinete en lugar de en la parte trasera. Esto es importante en instalaciones espalda con espalda o de lado a lado, donde un panel de ventilación montado en la parte trasera quedaría bloqueado o requeriría un espacio adicional que el sitio tal vez no tenga. El gabinete también cuenta con un suministro de energía de emergencia respaldado por UPS de 2 horas para que el sistema de protección contra incendios siga funcionando incluso si se interrumpe la alimentación principal, y cumple con NFPA 855, NFPA 68/69 y UL9540A.

Refrigeración de aire inteligente sin penalización por reducción de potencia

La refrigeración por aire tiene fama de tener problemas en climas cálidos, de ahí suele surgir el argumento de "refrigeración líquida sólo para cualquier cosa seria". La serie GE-F contrarresta eso con un conducto de aire acondicionado simulado con precisión de tres niveles (celda, módulo, paquete), impulsado por un acondicionador de aire de marca de primer nivel de la industria con una potencia nominal de 3kW en el GE-F128 y 5kW en el GE-F240/256.

El resultado es sin reducción de potencia hasta 45°C Temperatura ambiente: un umbral que la mayoría de los competidores enfriados por aire no pueden alcanzar o solo lo alcanzan con una temperatura de celda más amplia. Los propios datos de comparación de Deye sitúan varios gabinetes rivales enfriados por aire a 40 °C antes de que entre en acción la reducción de potencia, con diferenciales de temperatura de 8 a 10 °C frente a los 6 °C de la serie GE-F. Para una instalación en un tejado o en un muelle de carga en el sur de Europa o en Medio Oriente durante el verano, esa brecha es la diferencia entre una producción a pleno rendimiento y un sistema que se acelera silenciosamente por la tarde.

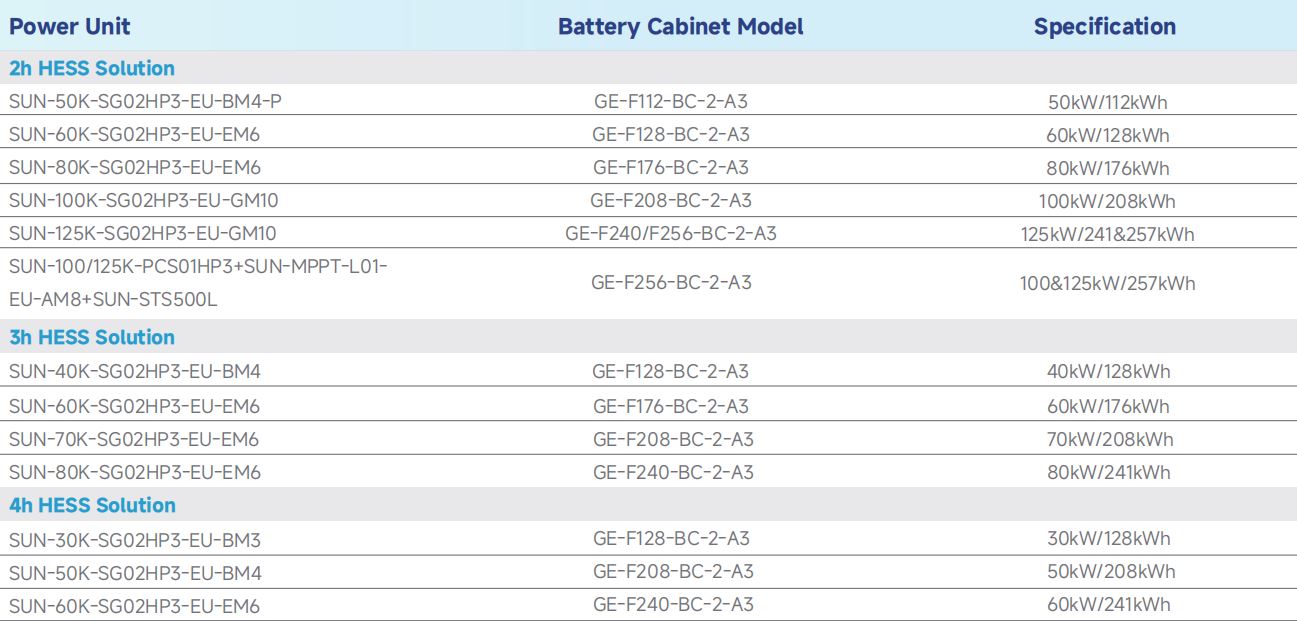

Emparejar un gabinete con una unidad de potencia

La serie GE-F no se vende como un paquete fijo único: es un menú. Dependiendo de la duración de descarga deseada (2h/3h/4h) y la potencia total, el mismo gabinete puede emparejarse con diferentes Inversores híbridos trifásicos de alta tensión Deye , o, para el GE-F240/256 más grande, con una pila modular PCS MPPT STS:

• Serie GE-F128 Se empareja con inversores híbridos de 30 a 60 kW.
• Serie GE-F240/256 Se combina con inversores híbridos de 50 a 125 kW o con el sistema modular de conversión de energía SUN-100K/125K-PCS01HP3.

un solo Inversor híbrido trifásico SUN-60K emparejado con un Gabinete de baterías para exteriores GE-F128 , por ejemplo, ofrece un sistema de 60 kW/128 kWh de 2 horas. Cambie a una unidad SUN-30K en el mismo gabinete y se convertirá en una configuración de 30 kW/128 kWh de 4 horas: el mismo hardware de batería, diferente ciclo de trabajo, seleccionado simplemente haciendo coincidir la corriente nominal del inversor con la ventana de descarga deseada.

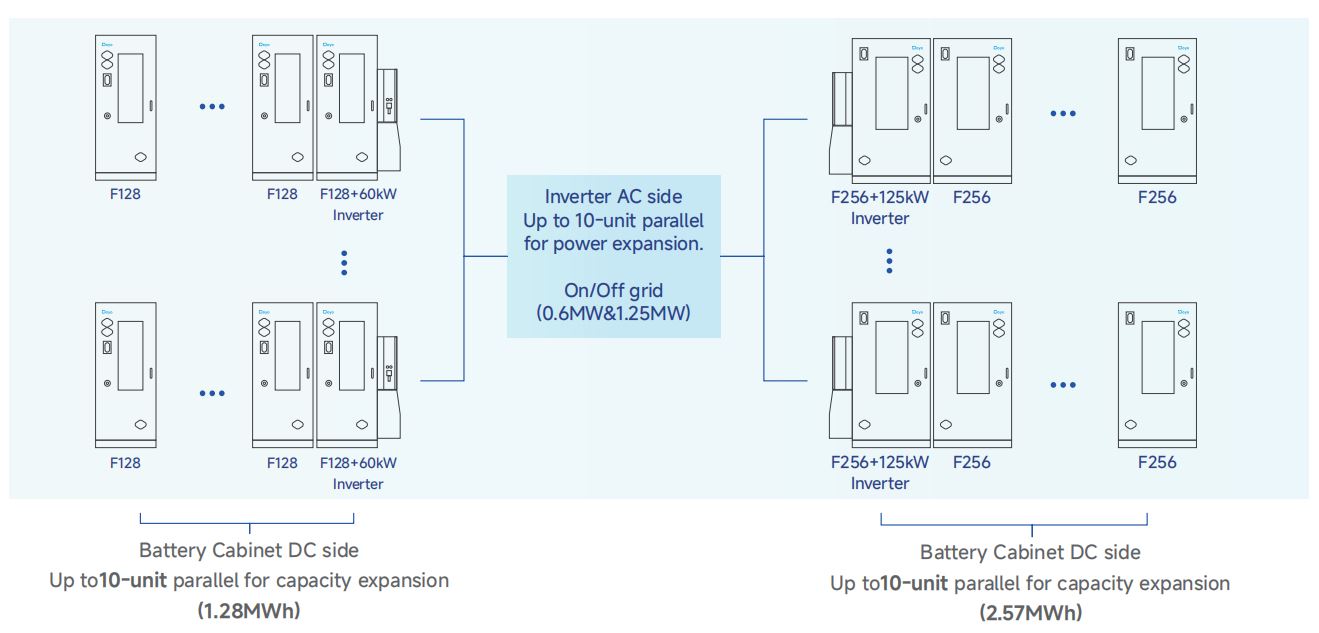

Escalando más allá de un solo gabinete

Un solo gabinete GE-F256 alcanza un máximo de alrededor de 257 kWh, pero la mayoría de los proyectos de C&I crecen con el tiempo o comienzan con un tamaño superior al que puede cubrir un gabinete. En el lado de CC, hasta Se pueden poner en paralelo 10 armarios. por pila, lo que eleva la serie GE-F128 a 1,28 MWh y la serie GE-F240/256 a 2,41-2,57 MWh, suficiente para cubrir el territorio cubierto por el sistema dedicado de Deye. sistemas BESS a gran escala para proyectos que superan por completo el enfoque de gabinete modular. En el lado de CA, los inversores de la serie HP3 de Deye admiten el funcionamiento en paralelo hasta 10 unidades , elevando la capacidad de energía dentro y fuera de la red a 0,6 MW o 1,25 MW según el modelo de inversor.

El diseño del inversor también admite dos entradas de batería independientes, lo que significa que gabinetes de diferentes especificaciones (por ejemplo, un GE-F128 existente junto con un GE-F240 recientemente agregado) pueden ubicarse en la misma unidad de energía en lugar de forzar un reemplazo completo de la flota cuando la capacidad necesita cambiar.

Instalación y Gestión Remota

La preparación del sitio es donde realmente se esconde gran parte del costo total de instalación de un sistema de batería: plataformas de concreto, refuerzo de pared, soportes personalizados. La pared exterior del gabinete GE-F tiene posiciones de montaje del inversor preestablecidas en ambos lados, por lo que el soporte del inversor se conecta directamente al gabinete en lugar de requerir un estudio de montaje en pared por separado. Deye ofrece tres métodos de elevación según el peso del inversor y el acceso al sitio: elevación con grúa/carretilla elevadora para unidades de 100 a 125 kW (~150 kg), elevación simple con polipasto de cadena para unidades de 60 a 125 kW y elevación manual para unidades de 30 a 50 kW (~80 kg).

Una vez puesto en funcionamiento, el sistema se gestiona localmente a través de Bluetooth/USB o de forma remota a través de la plataforma Deye Cloud, que gestiona actualizaciones de firmware, programación de carga/descarga dinámica y seguimiento en tiempo real en más de 30 idiomas.

Dónde encaja la serie GE-F

Nada de esto está dirigido al almacenamiento a escala de servicios públicos: Deye es explícito en que la refrigeración líquida sigue siendo la mejor opción por encima de aproximadamente 300 kWh o en aplicaciones de alta tasa de C. Lo que apunta la serie GE-F128/F240/F256 es el espacio justo debajo: fábricas, centros comerciales, granjas y microrredes isleñas fuera de la red que ejecutan configuraciones PV-BESS, PV-BESS-diesel o BESS directa, donde un sistema en contenedores completo sería excesivo pero una batería a escala residencial no cubriría la carga. A modo de comparación, los proyectos que necesitan un enfoque completamente empaquetado en lugar de modular pueden consultar el de Deye. sistemas de almacenamiento de energía en baterías para proyectos C&I , o, para sitios más pequeños de un solo gabinete, el Inversores híbridos de almacenamiento de energía todo en uno .

Para un instalador o integrador de sistemas que evalúa un proyecto de C&I de 100 a 300 kWh, las preguntas prácticas se reducen a la temperatura ambiente esperada, la duración de descarga requerida y si es probable que el sitio se expanda más adelante. La serie GE-F responde a los tres sin forzar la elección entre ellos: refrigeración por aire sin reducción de hasta 45°C, una duración establecida por la selección del inversor en lugar de una configuración de hardware fija, y una ruta de expansión paralela incorporada desde el primer día.
