Explicación de la conmutación STS inferior a 10 ms: MS-MPPT400-2 frente a MS-TS500-2

Los diez milisegundos que deciden si un sitio permanece encendido

El fallo de la red no se anuncia por sí solo. En un momento un sitio está recurriendo a la empresa de servicios públicos; al siguiente, el voltaje colapsa y cada carga aguas abajo queda expuesta a una brecha que no puede tolerar. Para un centro de datos, un almacén de almacenamiento en frío o una línea de producción a mitad de ciclo, esa brecha tiene que cerrarse en milisegundos de un solo dígito, no en segundos, no "tan rápido como el generador pueda girar". Ese es el problema de ingeniería específico que resuelve la capa STS (conmutador de transferencia estática), y es por eso que la plataforma Deye MC-L430 construye conmutación alrededor de dos gabinetes especialmente diseñados: el MS-MPPT400-2 y el MS-TS500-2, ambos clasificados para transferencias inferiores a 10 ms.

Estos dos gabinetes se ven similares en una hoja de datos: ambos manejan la red, el generador y los disyuntores de carga; Ambos afirman que la conmutación es de un solo dígito y milisegundos, pero resuelven problemas diferentes. Uno combina la entrada fotovoltaica con la conmutación en un solo gabinete. El otro es un armario de distribución dedicado y de mayor capacidad sin ninguna función fotovoltaica. Hacer bien esa distinción es lo que determina si la arquitectura de conmutación de un sitio realmente coincide con su combinación de generaciones.

Qué hace realmente un interruptor de transferencia estática

Un interruptor de transferencia estática no mueve mecánicamente un contacto como lo hace un interruptor de transferencia automática tradicional. Utiliza conmutación de estado sólido para detectar una falla en la fuente y redirigir la carga a una fuente alternativa antes de que la carga vea la interrupción. Ese es el mecanismo detrás de la plataforma. ≤10 ms tiempo de conmutación entre operación dentro y fuera de la red, lo suficientemente rápido como para que las cargas electrónicas más sensibles nunca registren la transición en absoluto.

Tanto el MS-MPPT400-2 como el MS-TS500-2 están construidos alrededor de este mismo núcleo de conmutación, pero cada gabinete organiza los disyuntores a su alrededor de manera diferente dependiendo de qué más se necesita compartir el gabinete.

MS-MPPT400-2: Conmutación y entrada solar en un solo gabinete

El MS-MPPT400-2 combina dos funciones que de otro modo necesitarían hardware separado: una etapa MPPT de doble canal que maneja hasta 400 kW de entrada fotovoltaica (2 x 200 kW) y una etapa STS con capacidad nominal de 400 kW en conexiones de carga, red y motor de aceite. En el lado fotovoltaico, ejecuta un voltaje de entrada máximo de 800 V CC, un rango de voltaje MPPT de 180 a 750 V CC y un voltaje de arranque de 200 V, lo suficientemente amplio como para acomodar una variedad de configuraciones de cadena sin un inversor fotovoltaico separado.

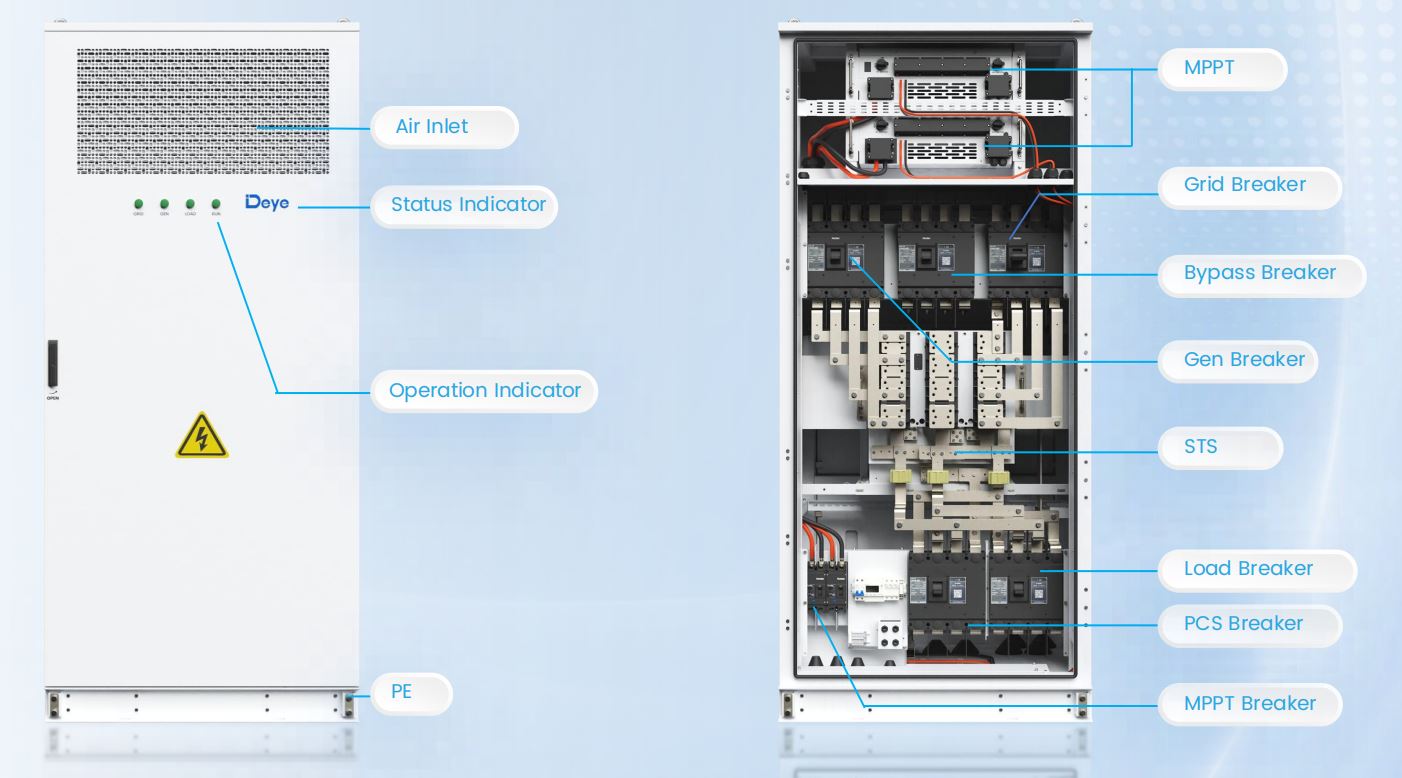

La disposición del disyuntor dentro del gabinete refleja esa doble función: un disyuntor MPPT dedicado y un disyuntor de red se ubican junto a un disyuntor de derivación, un disyuntor de generador, un disyuntor de carga y un disyuntor PCS, todos coordinados por la lógica STS interna. Eso es mucha inteligencia de conmutación empaquetada en un gabinete de 1000 x 1000 x 2450 mm, y es precisamente por eso que este gabinete aparece en diseños acoplados a CC donde la energía fotovoltaica, la batería y la conmutación deben compartir un único punto de interconexión de CA en lugar de tres gabinetes separados.

MS-TS500-2: un gabinete de distribución dedicado para cargas más grandes

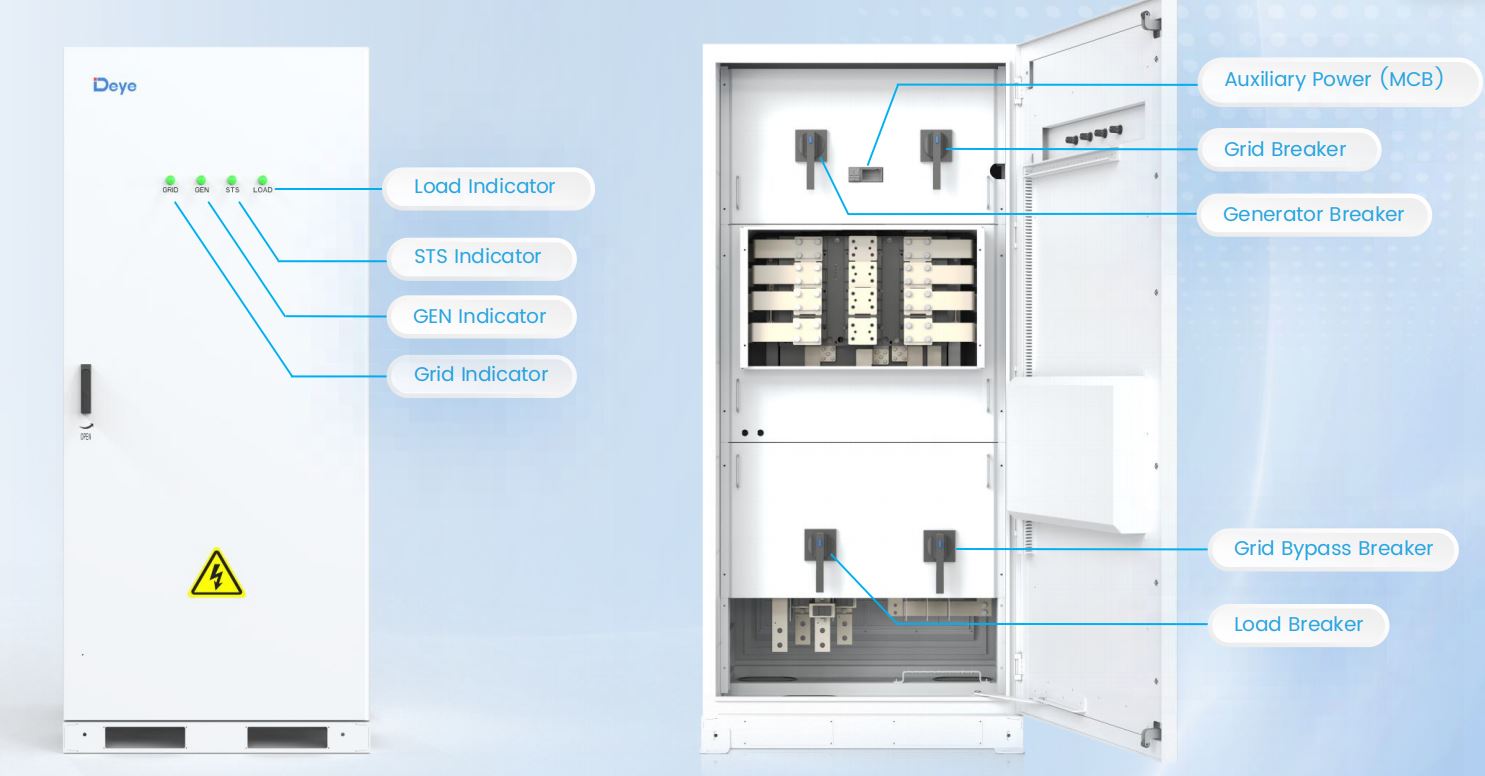

El MS-TS500-2 abandona por completo la función fotovoltaica y se centra en una sola tarea: cambiar entre red, generador y carga a una potencia superior a la que puede ofrecer el gabinete integrado MPPT. Tiene una potencia nominal de 500 kW en conexiones de carga, red y motor de aceite (100 kW más de espacio libre que el MS-MPPT400-2) con una barra colectora de 1000 A y barras colectoras derivadas de 200 A, funcionando con una clasificación de aislamiento de 1000 V CC.

La lectura práctica: cuando un sitio ya tiene energía fotovoltaica manejada a través de un gabinete MPPT acoplado a CC separado, o no tiene ninguna energía fotovoltaica (por ejemplo, una implementación de respaldo pura de batería más generador), el MS-TS500-2 brinda más capacidad de conmutación sin pagar por una etapa fotovoltaica que no se usaría.

Elegir entre ellos según la topología del sitio

La decisión generalmente se reduce a cuántas funciones necesita absorber un solo gabinete y cuánta capacidad de conmutación requiere realmente la carga. Una implementación de energía de respaldo que protege cargas críticas con una configuración de gabinete N≤2 generalmente combina gabinetes de baterías con un MS-TS500-2 ubicado entre el banco de baterías coordinado por EMS y el transformador; no hay PV en esa cadena en particular, por lo que no hay razón para llevar hardware MPPT.

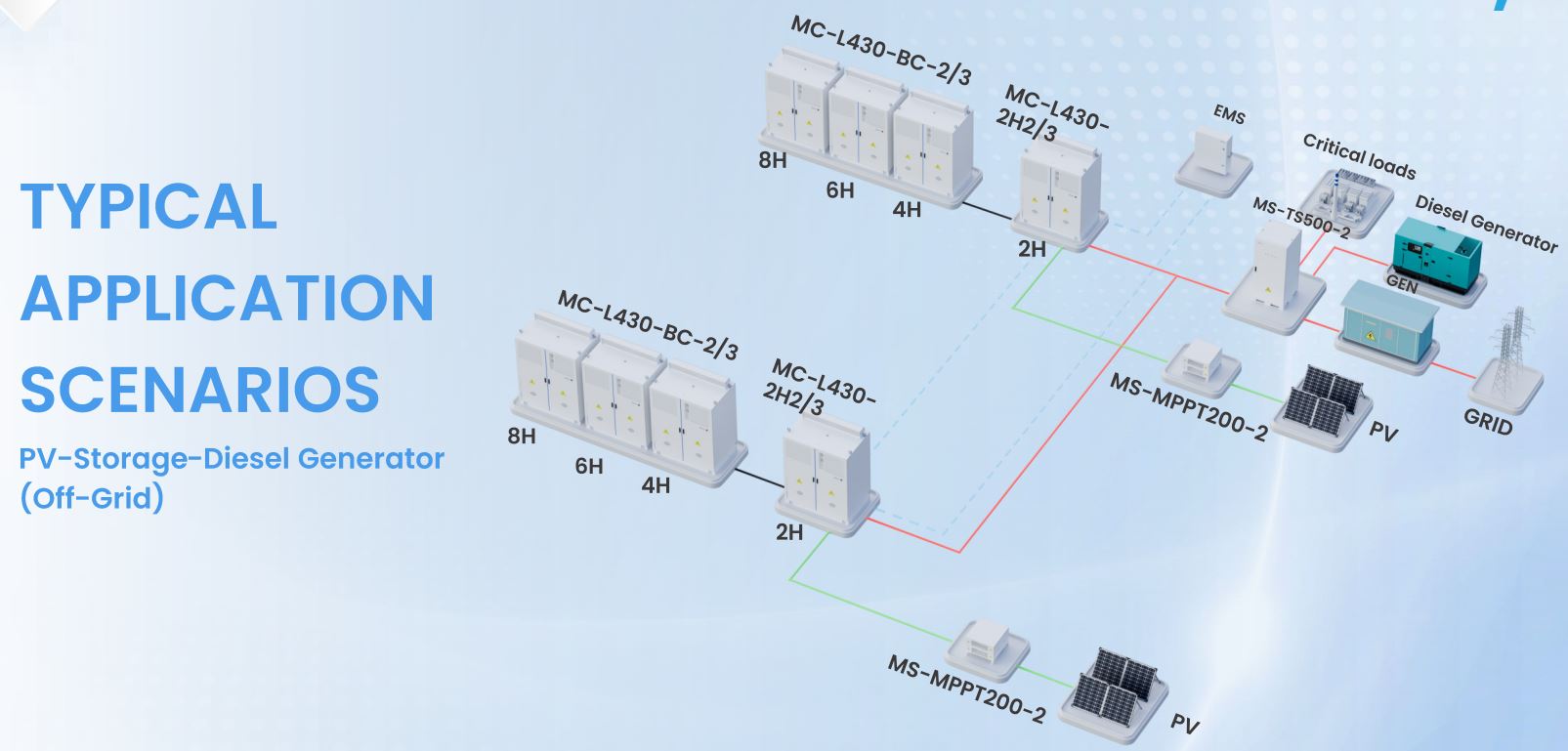

Por el contrario, una microrred con generador de almacenamiento fotovoltaico tiende a enrutarse a través del MS-MPPT400-2, ya que de todos modos necesita la etapa de entrada fotovoltaica y el STS integrado significa un gabinete menos para instalar, cablear y poner en marcha. En una implementación fuera de la red con respaldo diésel, el mismo MS-MPPT400-2 maneja las tres rutas de transferencia (red, generador y batería alimentada por energía fotovoltaica) desde un solo gabinete, manteniendo la topología de conmutación compacta incluso cuando la combinación de generación se vuelve más compleja.

Ninguno de los gabinetes funciona aislado de la capa EMS. Ambos informan el estado y aceptan señales de control a través de la misma red troncal RS485/Modbus TCP/DIDO que utiliza el resto de la plataforma, que es lo que permite al EMS coordinar una decisión de transferencia con el estado de carga de la batería y la prioridad de carga en lugar de cambiar únicamente en un umbral de voltaje.

Por qué los sub-10 ms son más importantes de lo que parece

Diez milisegundos es aproximadamente medio ciclo a 50 Hz. Ese umbral no es arbitrario: se mantendrá por debajo de la tolerancia de funcionamiento del equipo con mayor probabilidad de resultar dañado o interrumpido por una interrupción: unidades de frecuencia variable, cargas de TI respaldadas por UPS y controladores de fabricación de precisión que tratan cualquier caída de voltaje como una condición de falla y se apagan a la defensiva. Un interruptor que tarda 100 ms, o incluso 50 ms, aún puede activar ese apagado defensivo aunque técnicamente la energía nunca desapareció por completo.

Esta es también la razón por la que la función de conmutación se trata como una categoría de hardware propia en lugar de incorporarse al PCS o al gabinete de baterías. Aislarlo en un gabinete dedicado equipado con STS, ya sea el MS-MPPT400-2 o el MS-TS500-2, significa que la decisión de conmutación no tiene que esperar en la lógica del lado de la batería o en la sincronización PCS, que es de donde en realidad proviene el número de menos de 10 ms en la práctica.

Para un desglose más profundo de la arquitectura del canal y las especificaciones de conmutación detrás de esta generación de hardware, la plataforma Desglose de las especificaciones MPPT de 8 canales y STS de 500 kW Cubre el hardware de conmutación con más detalle. Para los equipos que evalúan cómo encaja esta capa de conmutación en una implementación completa de batería, la más amplia Línea de soluciones C&I ESS es el punto de partida para hacer coincidir el número de gabinetes, el modo de acoplamiento y la capacidad de conmutación con un sitio específico.
