Explicación de las especificaciones de SUN-MPPT-L01-EU-AM8 y SUN-STS500L: 8 canales, 500kW STS

Dos módulos, dos trabajos diferentes

El SUN-MPPT-L01-EU-AM8 y el SUN-STS500L se encuentran en extremos opuestos del mismo grupo C&I ESS. Se extrae energía de las cadenas fotovoltaicas y se la entrega al PCS de la manera más eficiente posible. El otro decide qué fuente de energía (red, generador o el propio PCS) llega realmente a la carga. Ninguno reemplaza al otro, y comprender dónde comienza y termina el trabajo de cada uno hace que sea más fácil dimensionar un sistema correctamente.

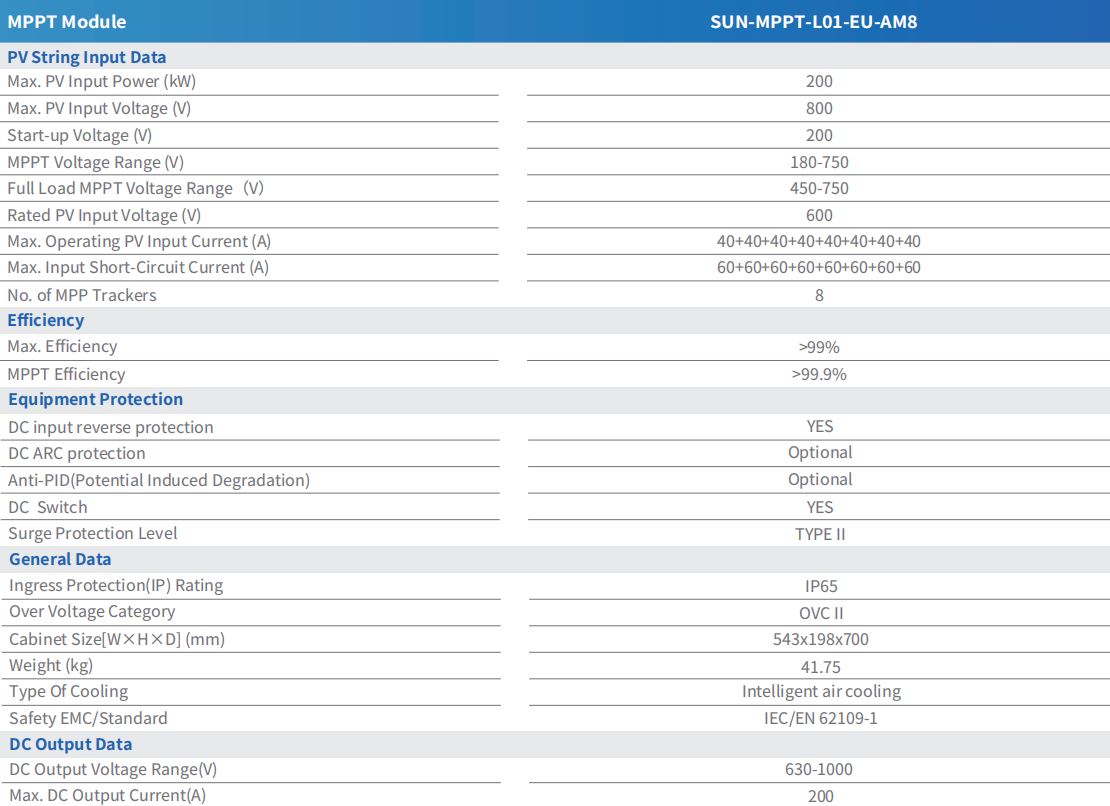

SUN-MPPT-L01-EU-AM8: Qué hacen realmente los 8 rastreadores

Este módulo se ejecuta 8 seguidores MPP independientes , cada uno clasificado para 40 A de corriente operativa y un límite de corriente de cortocircuito de 60 A, para una entrada fotovoltaica máxima combinada de 200 kWp. Debido a que los rastreadores son independientes en lugar de agrupados, un evento de sombreado o una falla en una cadena se aísla de ese canal en lugar de arrastrar hacia abajo a los otros siete.

Las ventanas de voltaje son tan importantes como el recuento de rastreadores. El voltaje de arranque es de 200 V, el rango de voltaje MPPT es de 180-750 V y se reduce a 450-750 V bajo carga completa. El voltaje de entrada fotovoltaico nominal es de 600 V y la salida de CC alimenta el PCS a 630-1000 V, con un límite de 200 A. La eficiencia máxima está clasificada por encima del 99 %, y la eficiencia de seguimiento MPPT supera el 99,9 %; la diferencia entre los dos números es qué tan bien el módulo encuentra y mantiene el punto de potencia máxima real a medida que cambian las condiciones. Para los lectores que quieran explicar el concepto subyacente con más profundidad, este Descripción general del seguimiento del punto de máxima potencia y por qué es importante cubre los fundamentos.

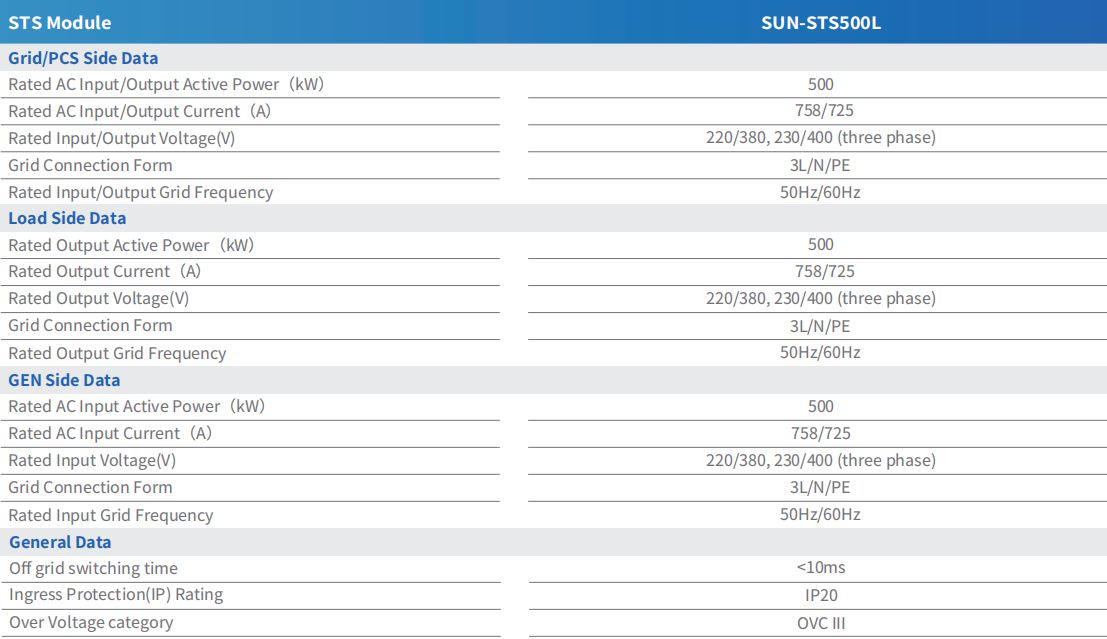

SUN-STS500L: Capacidad de conmutación y sincronización

El SUN-STS500L se basa en un único número: un 500kW capacidad de conmutación, aplicada de manera idéntica en su lado de red/PCS, lado de carga y lado de GEN. Cada lado está clasificado para la misma corriente de entrada o salida 758A/725A a 220/380V o 230/400V trifásico, conectado en una configuración 3L/N/PE a 50Hz o 60Hz.

El tiempo de conmutación fuera de la red está clasificado en menos de 10 ms, lo que es lo suficientemente rápido como para que las cargas conectadas generalmente no registren la transición entre los modos de red, fuera de la red y de generador diésel. El módulo tiene una clasificación de ingreso IP20 y una categoría de sobretensión OVC III, lo que refleja su función como componente de conmutación del lado de CA en lugar de un gabinete con clasificación para exteriores.

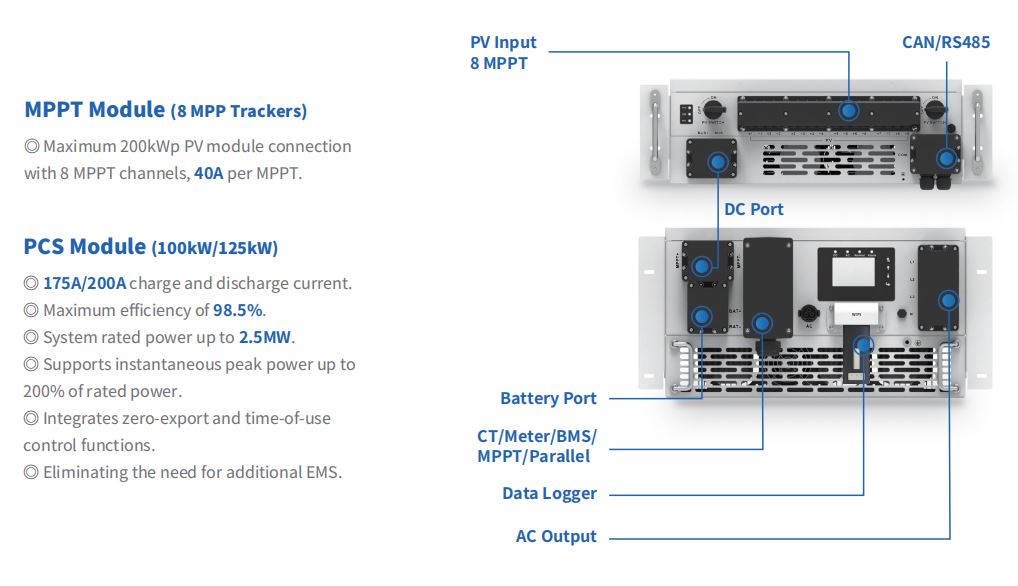

Cómo funcionan juntos los dos módulos en un grupo

En una construcción típica, las cadenas fotovoltaicas terminan en el SUN-MPPT-L01-EU-AM8, que alimenta el PCS en el lado de CC. El SUN-STS500L se ubica en el lado de CA, aguas abajo del PCS, y decide si la carga se alimenta de la red, de la energía de una batería respaldada por el PCS o de un generador diésel. Una unidad STS500L se conecta a hasta cinco unidades PCS de 100 kW o cuatro unidades PCS de 125 kW, por lo que la relación MPPT a STS en un clúster sigue sin importar cuántas unidades PCS estén conectadas a ese único módulo STS.

Esta división es importante a la hora de solucionar problemas: un problema de bajo rendimiento fotovoltaico apunta al módulo MPPT y sus datos a nivel de rastreador, mientras que un retraso de conmutación o una falla de transición de modo apunta al módulo STS y su cableado del lado de CA. Los equipos que especifiquen un clúster completo alrededor de estos dos módulos pueden revisar el completo Línea de sistemas de almacenamiento de energía de C&I para hacer coincidir el recuento de PCS y la capacidad de la batería con las clasificaciones MPPT y STS anteriores.
