Explicación del sistema de batería BOS-B Pro-A3: capacidad, vida útil, configuración

Comenzando desde un solo módulo

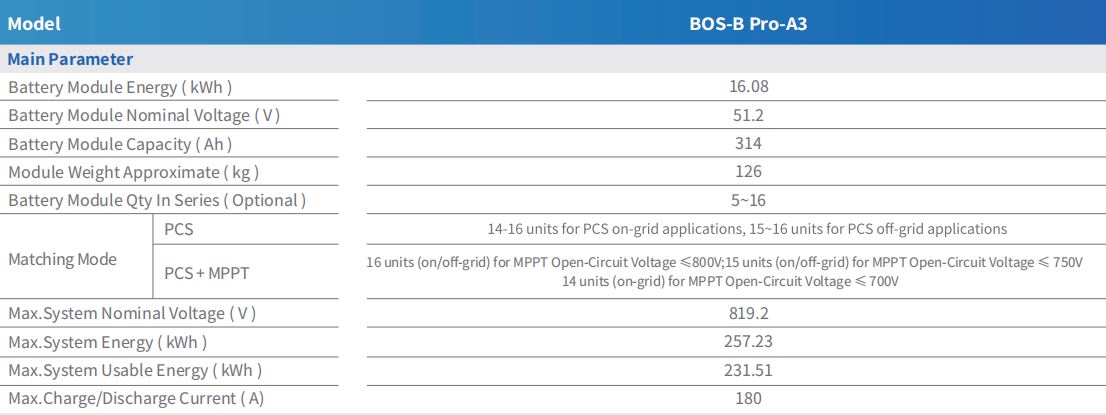

Cada bastidor BOS-B Pro-A3 se construye a partir de la misma unidad base: un 16,08 kWh Módulo con voltaje nominal de 51,2 V y capacidad de 314 Ah, con un peso de 126 kg. Todo lo demás en el sistema (energía total del rack, configuración en serie, recuento de PCS coincidente) aumenta a partir de esa especificación de módulo único.

Cuántos módulos por rack y por qué cambia

Una rejilla puede contener entre 5 y 16 módulos de batería en serie, pero el techo real depende de cómo esté cableado el bastidor. Conectadas directamente a PCS sin MPPT en la cadena, se admiten de 14 a 16 unidades dependiendo de si la instalación se ejecuta dentro o fuera de la red. Una vez que se agrega MPPT, el límite cambia con el voltaje de circuito abierto fotovoltaico: se permiten 16 unidades a 800 V o menos, 15 unidades a 750 V o menos y 14 unidades en la red solo a 700 V o menos.

En la configuración máxima de 16 módulos, el bastidor alcanza una tensión nominal del sistema de 819,2 V, una energía máxima del sistema de 257,23 kWh y 231,51 kWh de energía utilizable: la brecha entre los dos refleja la profundidad de descarga recomendada del 90 %.

Límites de carga y descarga a nivel de rack

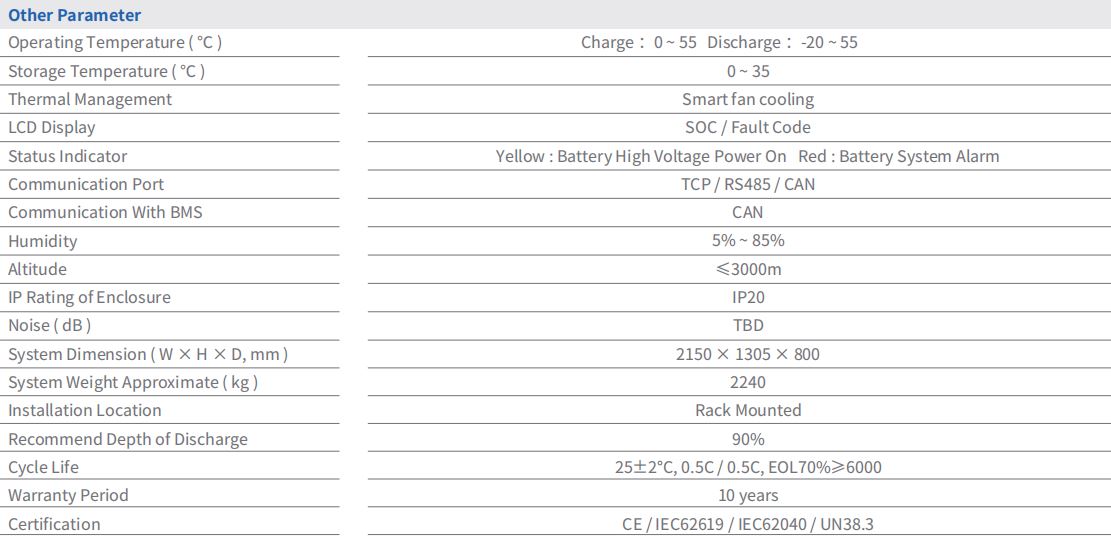

Independientemente del número de módulos, la corriente máxima de carga y descarga del rack tiene un límite de 180A . Se permite la carga en un rango de 0 °C a 55 °C, mientras que la descarga se extiende hasta -20 °C, lo que le da al sistema más espacio operativo en condiciones frías al desconectar la energía que al volver a conectarla. La temperatura de almacenamiento, aparte de la temperatura de funcionamiento, está limitada a 0-35 °C.

Ciclo de vida y lo que realmente cubre la garantía

El ciclo de vida está clasificado en 6000 ciclos o más hasta el 70 % de su capacidad al final de su vida útil, probado a 25 ± 2 °C con tasas de carga de 0,5 C y tasas de descarga de 0,5 C. Esa cifra es en torno a la cual se construye el período de garantía de 10 años: un bastidor que se somete a un ciclo una vez al día a la velocidad y profundidad de descarga probadas aún debería conservar una capacidad utilizable significativa cuando finalice el período de garantía.

La profundidad de descarga recomendada se establece en 90%, y la química LFP del módulo es lo que permite que la combinación de esa profundidad de descarga y la clasificación de 6000 ciclos se mantenga durante el plazo de garantía, en lugar de cambiar uno por otro como lo requieren otras químicas.

Cerramiento, comunicación y huella física

El bastidor completo mide 2150 × 1305 × 800 mm y pesa aproximadamente 2240 kg en su configuración máxima, montado como una unidad instalada en bastidor en lugar de independiente. La comunicación se realiza a través de TCP, RS485 o CAN, y CAN se utiliza específicamente para la comunicación con el BMS. La gestión térmica se gestiona mediante refrigeración por ventilador inteligente y el gabinete tiene una clasificación IP20 adecuada para instalación en interiores o protegida en lugar de exposición directa al exterior.

El estado se informa a través de una pantalla de código de falla y SOC, respaldada por un sistema indicador de dos colores (amarillo para encendido de alto voltaje, rojo para una alarma del sistema de batería) para que un técnico pueda leer el estado del rack sin abrir un panel o conectar una computadora portátil. La certificación cubre CE, IEC62619, IEC62040 y UN38.3.

Dónde encaja esto en una construcción más grande

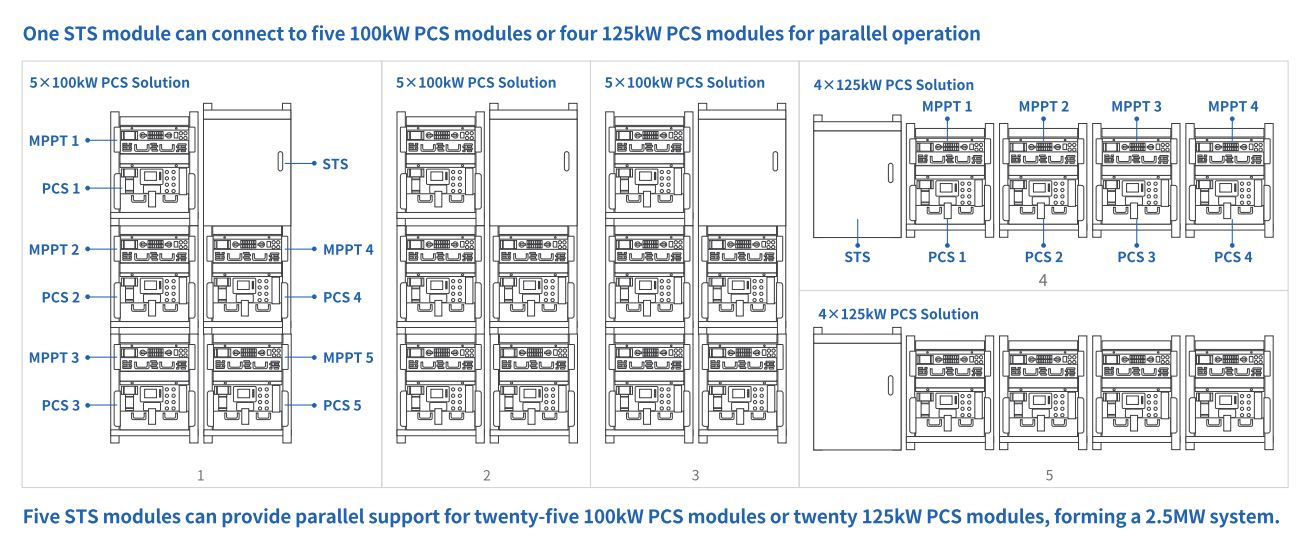

Estos números por rack son la base para algo más grande: un PCS puede transportar hasta 16 racks en paralelo, por lo que la capacidad energética total de un proyecto es en realidad solo la cifra de 257,23 kWh por rack multiplicada por la cantidad de racks que permita el recuento de PCS. Cualquiera que especifique un grupo completo alrededor de esta batería puede revisar el aspecto más amplio. Línea de sistemas de almacenamiento de energía en baterías a gran escala para ver cómo encajan el número de bastidores, la clasificación de PCS y la capacidad total del sitio.
