Mantener las células por debajo de 35 °C: el camino del MS-GS215-2H3 hacia 6000 ciclos y un 70 % de EOL

Contenido

1 El número que no aparece en una comparación de hojas de especificaciones
2 Un circuito de control bidireccional, no sólo refrigeración
3 Circulación del flujo de aire: llevar aire a temperatura constante a cada paquete, no solo a la habitación
4 El aislamiento como respaldo pasivo
5 La sala PCS ejecuta su propio circuito de enfriamiento
6 Lo que realmente se compra con el control de 35°C: 6000 ciclos y 70% EOL
7 Entorno de funcionamiento: -20 °C a 50 °C, IP54, C5
8 Qué significa esto para el costo total de propiedad

El número que no aparece en una comparación de hojas de especificaciones

La mayoría de los gabinetes de baterías de C&I se comparan en términos de kWh, kW y precio por ciclo. Lo que rara vez se analiza es el circuito de control de temperatura que determina si el recuento de ciclos anunciado es realista u optimista. Una celda mantenida a 35°C se degrada en una curva significativamente diferente a la de una que regularmente alcanza los 45°C o 50°C, y esa diferencia se acumula a lo largo de miles de ciclos en años de vida útil de los activos.

El MS-GS215-2H3 de Deye une su ≥6000 ciclos, 70% de fin de vida útil clasificación de capacidad directamente a un sistema de gestión térmica construido en torno a un objetivo: mantener cada celda por debajo de 35 °C, independientemente de las condiciones ambientales o la carga/descarga. Este artículo explica cómo se sostiene realmente ese objetivo.

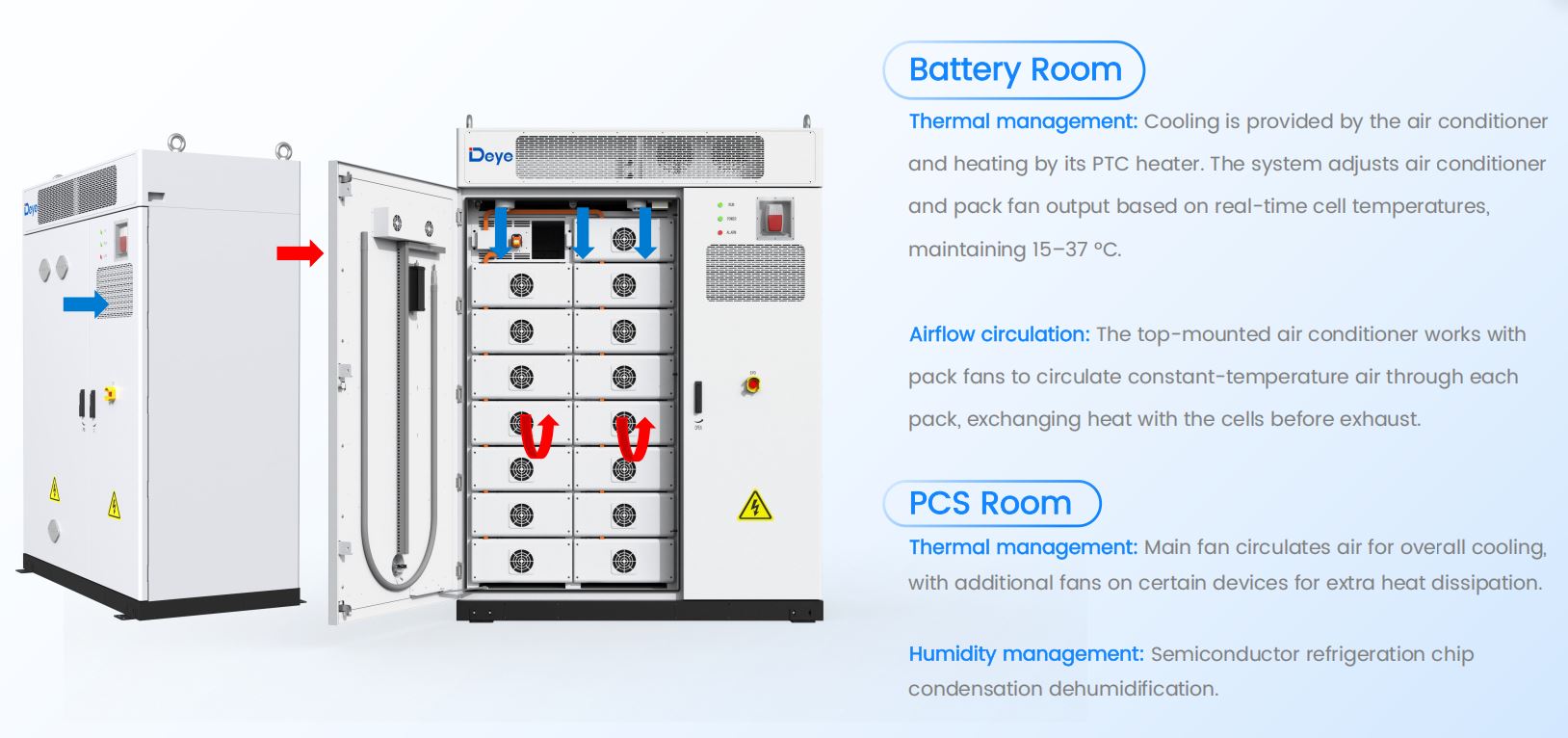

Un circuito de control bidireccional, no sólo refrigeración

La sala de baterías no depende de una única unidad de refrigeración que reaccione a un único sensor. El enfriamiento proviene de un aire acondicionado; La calefacción proviene de un calentador PTC integrado en el mismo circuito. Ambos se ajustan continuamente en función de las lecturas de temperatura de la celda en tiempo real, junto con la salida del ventilador del paquete, lo que mantiene el compartimento dentro de una bya de trabajo de 15–37°C .

Hacer funcionar la calefacción y la refrigeración en el mismo circuito de control es importante en climas con grandes oscilaciones entre el día y la noche o extremos estacionales. Un gabinete que solo enfría permitirá que las celdas se enfríen en las mañanas de invierno, lo que perjudica la aceptación de la carga y acelera el riesgo de enchapado de litio a bajas temperaturas con la misma seguridad que el calor acelera la degradación en el otro extremo.

Circulación del flujo de aire: llevar aire a temperatura constante a cada paquete, no solo a la habitación

Mantener una temperatura promedio a nivel de la habitación no es lo mismo que mantener cada celda a esa temperatura: un compartimento puede tener un promedio de 30°C mientras que las mochilas en la parte trasera se calientan más que las cerca del aire acondicionado. El diseño de Deye dirige el aire de forma activa en lugar de pasiva: El aire acondicionado de montaje superior funciona junto con ventiladores individuales. , empujando aire a temperatura constante a través de cada paquete por turno para que intercambie calor con las celdas directamente antes de agotarse.

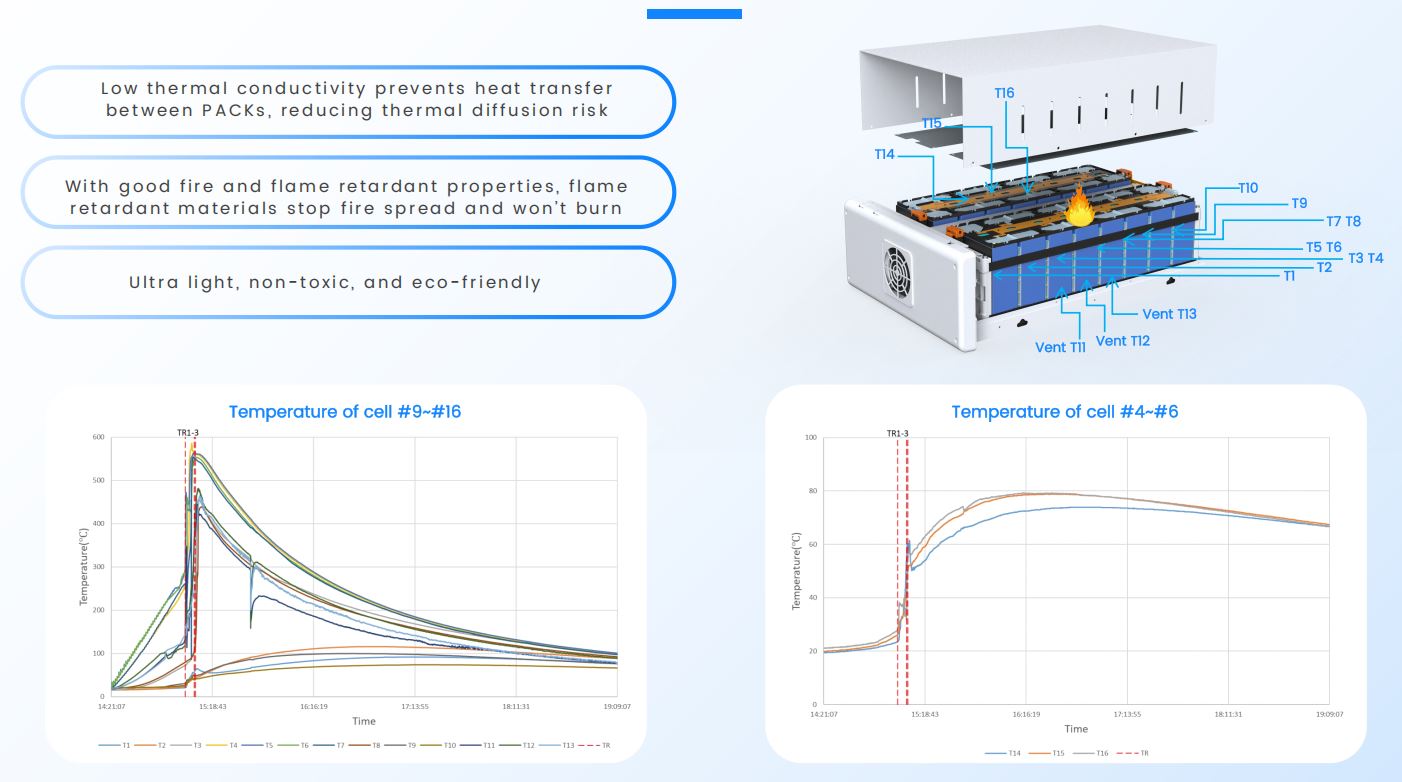

Puntos de control de temperatura en toda la pila de paquetes
Zona	Rango monitoreado
Paquetes inferiores	Células n.º 1 a 8 (T1 a T9)
Paquetes superiores	Células 9 a 16 (T10 a T16)
Zonas de ventilación	T11, T12, T13

Esta circulación paquete por paquete es lo que hace que la delta de temperatura de celda a celda, no solo el promedio ambiental, sea una variable controlable. Un gabinete que solo mide la temperatura del aire ambiente no puede detectar a tiempo ni un solo paquete sobrecalentado; uno que monitorea dieciséis zonas distintas puede hacerlo.

El aislamiento como respaldo pasivo

El flujo de aire activo maneja las condiciones normales de funcionamiento, pero la capa de aislamiento a nivel del paquete es lo que limita la distancia que viaja el calor si un paquete se calienta. El material entre paquetes está especificado para una baja conductividad térmica, específicamente para retardar la transferencia de calor a los paquetes vecinos, reduciendo el riesgo de difusión térmica a través de la pila. También es retardante de llama, liviano y no tóxico, propiedades que son tan importantes para lo que sucede durante un evento térmico activo como para la operación rutinaria del día a día.

Esta es la misma capa de aislamiento que funciona como medida de contención en el diseño de seguridad contra incendios del gabinete: la gestión térmica y la seguridad contra incendios no son sistemas separados aquí, comparten la misma barrera física que realiza dos trabajos a la vez.

La sala PCS ejecuta su propio circuito de enfriamiento

La electrónica de potencia genera su propia carga de calor independientemente de la batería, por lo que el compartimento PCS se gestiona por separado de la sala de baterías. Un ventilador principal se encarga de la circulación general del aire, con ventiladores adicionales montados en componentes específicos de alta disipación para una refrigeración específica. La humedad se controla mediante un chip de refrigeración semiconductor que condensa y elimina la humedad del aire del compartimento.

Separar las dos zonas térmicas evita un atajo de diseño común: compartir un circuito de enfriamiento entre las baterías y la electrónica de potencia tiende a subestimar ambos, ya que los dos tienen diferentes tolerancias de temperatura y diferentes consecuencias de falla.

Lo que realmente se compra con el control de 35°C: 6000 ciclos y 70% EOL

Los titulares de este gabinete... ≥6.000 ciclos and 70% de retención de capacidad al final de su vida útil — no son independientes del sistema térmico descrito anteriormente; son el resultado directo de ello. Las cifras de vida útil del ciclo de LFP siempre están condicionadas a la temperatura de funcionamiento, y la calificación de Deye solo se puede lograr porque el circuito de gestión térmica mantiene las células dentro de la banda de 15 a 37 °C descrita anteriormente en lugar de dejar que se desvíen con las condiciones ambientales.

Contexto de calificación del ciclo de vida
Métrica	Valor
Ciclo de vida	≥6.000 ciclos
Capacidad al final de su vida útil	70%
Techo de temperatura objetivo de la celda	<35°C
Banda operativa de la sala de baterías	15–37°C

Para un proyecto que ejecuta un ciclo diario, 6000 ciclos se traducen en aproximadamente 16 años de servicio antes de que la capacidad caiga al 70% de la placa de identificación, un número que solo se mantiene si el sistema térmico hace su trabajo en cada uno de esos ciclos, no solo en condiciones de prueba de laboratorio.

Entorno de funcionamiento: -20 °C a 50 °C, IP54, C5

El control térmico interno sólo importa si el gabinete en sí puede sobrevivir al sitio en el que se implementa. El gabinete está clasificado para -20°C a 50°C funcionamiento ambiente (con reducción de potencia por encima de 45 °C), conlleva un IP54 clasificación de ingreso y está construido para un Grado anticorrosión C5 para ambientes costeros, industriales o de alta humedad. La altitud de trabajo es de 3.000 m.

Ninguna de esas tres clasificaciones realiza el trabajo de control de temperatura interno descrito anteriormente: definen las condiciones externas contra las que debe trabajar el sistema interno. Un gabinete con excelente control térmico interno pero con una clasificación de gabinete débil aún fallaría en un sitio hostil; Los dos están diseñados como un par aquí.

Qué significa esto para el costo total de propiedad

La gestión térmica es invisible en una comparación de hojas de especificaciones, pero aparece directamente en dos números que importan para la economía del proyecto: el ciclo de vida realizado y el ritmo de disminución de la capacidad. Un gabinete que permite que las celdas se calienten puede alcanzar los mismos kWh nominales el primer día, pero alcanzar el 70% de su capacidad años antes de lo que sugiere su recuento de ciclos nominales, convirtiendo un activo de 15 años en uno de 10 años.

Para los integradores que evalúan el costo total de propiedad de un proyecto en lugar de solo su precio inicial, la arquitectura térmica descrita aquí es efectivamente el precio de la garantía de clase de 10 años. Vale la pena revisar junto con cómo El sistema de conversión de energía se coordina con el BMS para proteger la vida útil de la batería. en tiempo real, y contra el total Línea de soluciones C&I ESS al comparar gabinetes según el costo del ciclo de vida en lugar de solo por la capacidad general.
