Inversores solares conectados a red: tipos, especificaciones y guía de cumplimiento | Uniz Solar

¿Qué es un inversor conectado a red?

Los paneles solares producen electricidad de corriente continua (CC), pero su hogar, su oficina y la red eléctrica funcionan con corriente alterna (CA). Un inversor conectado a la red cierra esa brecha. Convierte la salida de CC de su panel solar en energía de CA compatible con la red, sincroniza esa salida con el voltaje y la frecuencia de la empresa de servicios públicos y administra el flujo de electricidad entre su sistema y la red.

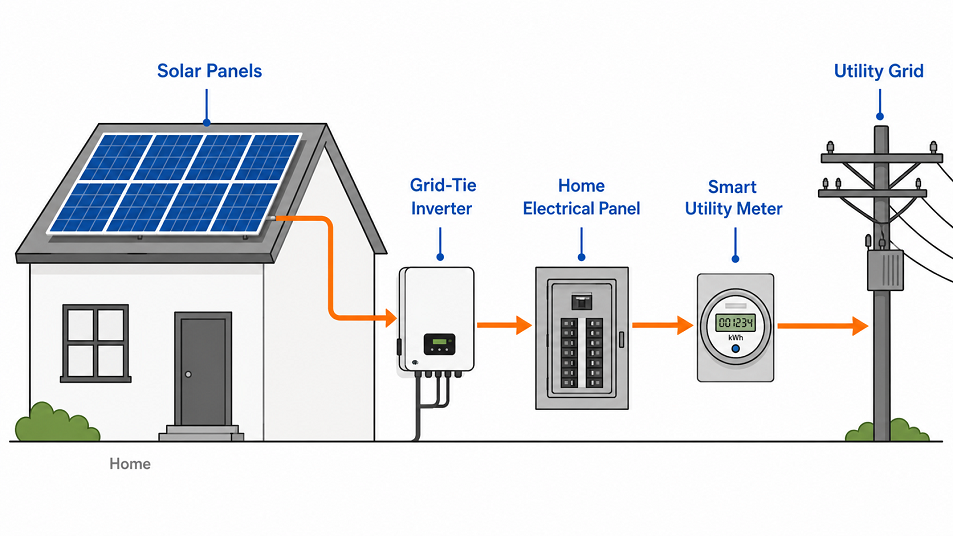

Una instalación solar conectada a la red típica consta de tres elementos principales: el conjunto fotovoltaico que captura la luz solar, el Inversores conectados a la red para sistemas solares residenciales y comerciales. que convierten y administran la energía, y un medidor inteligente bidireccional que registra exactamente cuánta energía extrae de la red y cuánta exporta. A diferencia de los sistemas fuera de la red, que dependen de bancos de baterías para funcionar de forma independiente, una configuración conectada a la red utiliza la red de servicios públicos como amortiguador, recurriendo a ella cuando la producción solar es insuficiente y alimentando el excedente de energía cuando la producción excede la demanda.

Esta arquitectura hace que los sistemas conectados a la red sean el tipo de instalación solar más rentable y ampliamente implementado, particularmente en áreas urbanas y suburbanas con acceso estable a la red. No hay necesidad de un costoso almacenamiento en baterías para mantener energía continua, y la economía mejora aún más a través de programas de medición neta que acreditan a los usuarios por la electricidad que devuelven a la red.

Cómo funciona un inversor conectado a red

Paneles fotovoltaicos de alta eficiencia Generar electricidad CC cuyo voltaje y corriente varían continuamente con la intensidad de la luz solar, la temperatura y las sombras. La primera tarea del inversor es acondicionar esta entrada fluctuante para convertirla en algo estable y utilizable. Internamente, una etapa de entrada filtra la CC sin procesar, un puente inversor utiliza transistores de conmutación de alta velocidad (generalmente IGBT) para simular una forma de onda de CA y un filtro de salida suaviza el resultado en una onda sinusoidal limpia que coincide con los estándares de la red.

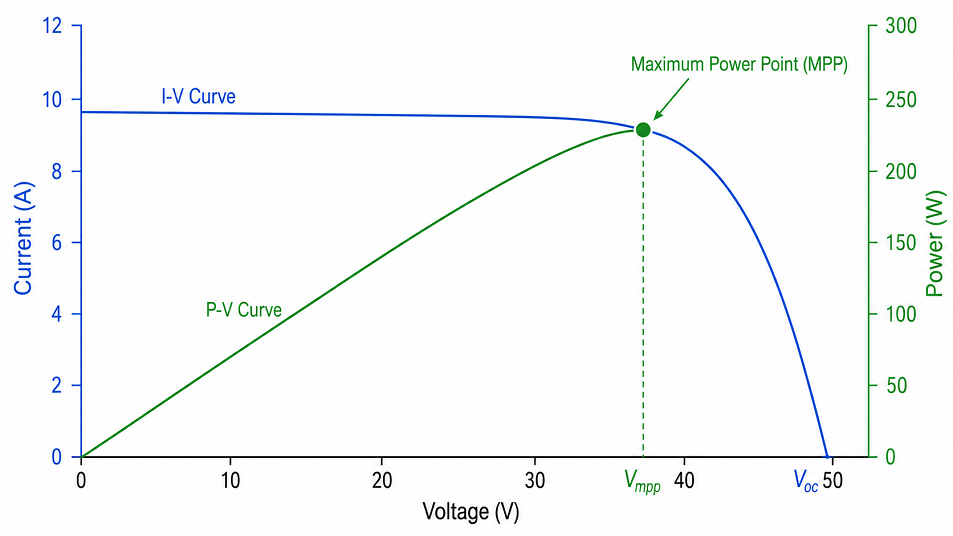

En paralelo con este proceso de conversión se ejecuta el seguimiento del punto de máxima potencia (MPPT). Los paneles solares no funcionan con una salida fija: su curva de potencia cambia según las condiciones y siempre hay una combinación específica de voltaje y corriente que produce la mayor potencia posible. Los algoritmos MPPT muestrean continuamente el conjunto de paneles y ajustan el punto de funcionamiento del inversor para permanecer en ese pico. En la práctica, un sistema MPPT bien implementado puede recuperar varios puntos porcentuales de energía que de otro modo se perderían debido a condiciones de panel subóptimas, particularmente en sistemas con sombreado parcial u orientaciones de panel mixtas.

La tercera función y la más crítica para la seguridad es la sincronización de red. Antes de que el inversor exporte un solo vatio, debe sincronizarse con el voltaje, la frecuencia y la fase de la red. Cualquier desajuste crearía interferencias o, en el peor de los casos, dañaría el equipo. Los inversores modernos logran este bloqueo a los pocos segundos de iniciarse y monitorean continuamente los parámetros de la red. Si la red se cae (debido a una falla, trabajo de mantenimiento o un corte), el inversor detecta la pérdida y corta su salida inmediatamente. esto protección anti-isla evita que el sistema energice accidentalmente líneas que los trabajadores de servicios públicos suponen que están desenergizadas, y es una característica obligatoria en todos los principales estándares de interconexión de redes en todo el mundo.

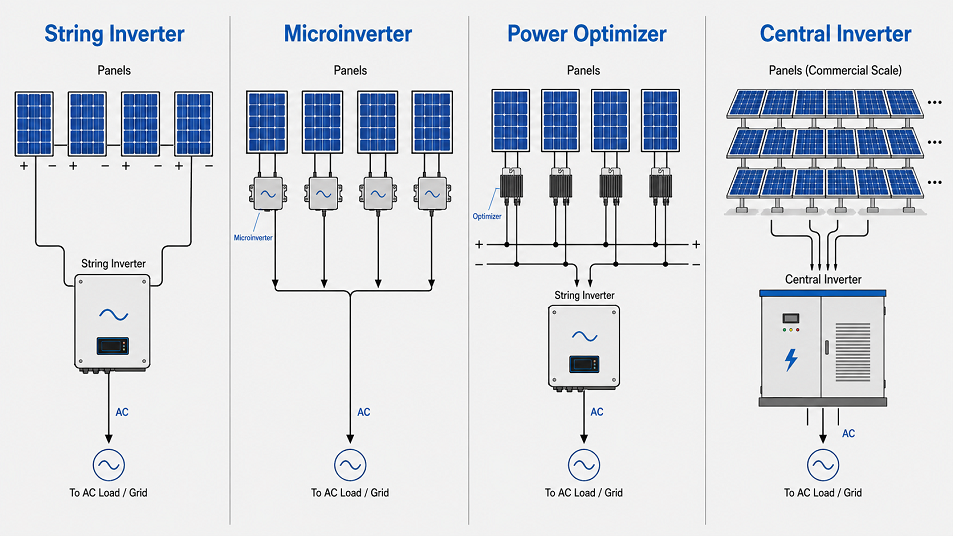

Tipos de inversores conectados a red

No todos los inversores conectados a red comparten la misma arquitectura. La topología adecuada depende del tamaño de su sistema, la disposición del techo, las condiciones de sombra y el presupuesto. Cada uno de los cuatro tipos principales plantea diferentes compromisos entre costo, rendimiento y flexibilidad.

Para la mayoría de las instalaciones residenciales en Europa, los inversores de cadena siguen siendo la opción predeterminada: son una tecnología madura, sencilla de instalar y con buen soporte. Microinversores para optimización a nivel de panel son cada vez más populares para casas con buhardillas, chimeneas o techos a varias aguas donde la sombra es inevitable. Los optimizadores de energía ocupan un práctico término medio: ofrecen rendimiento MPPT a nivel de panel a un costo total más bajo que un sistema de microinversor completo, al tiempo que mantienen centralizado el hardware de conversión principal.

Especificaciones y características clave para comparar

Las hojas de datos de los inversores pueden ser densas, pero un puñado de especificaciones impulsan la mayor parte de la toma de decisiones tanto para los compradores residenciales como comerciales.

Eficiencia es el porcentaje de potencia de entrada de CC convertida exitosamente en salida de CA utilizable. La mayoría de los inversores conectados a red de calidad alcanzan una eficiencia máxima de entre el 97% y el 98,5%. Un punto de referencia más útil es la cifra de eficiencia ponderada (ya sea la Eficiencia Europea (η_EU) o la Eficiencia de la CCA utilizada en California) porque tienen en cuenta las variaciones del nivel de producción en el mundo real en lugar de informar solo el pico en el mejor de los casos. Una diferencia de eficiencia del 0,5 % en un sistema de 10 kW se traduce en un impacto mensurable en el rendimiento anual.

El número de canales MPPT es más importante de lo que muchos compradores creen. Un inversor de un solo MPPT trata todo el conjunto como una unidad eléctrica, por lo que las sombras o la suciedad en una cadena lo afectan todo. Los inversores con dos o más entradas MPPT independientes permiten optimizar por separado diferentes secciones de techo (o cadenas con diferentes recuentos de paneles). Para cualquier instalación con más de una cara de techo, se recomienda encarecidamente el uso de MPPT múltiple.

La clasificación IP y el rango de temperatura de funcionamiento determinan si un inversor se puede montar en exteriores. Las unidades con clasificación IP65 están selladas contra el polvo y los chorros de agua, y son adecuadas para montaje en pared expuesta. Las unidades IP20 o IP21 deben protegerse de los elementos. En el clima europeo, donde las temperaturas pueden oscilar entre -20 °C en invierno y 60 °C en una pared orientada al sur en verano, confirme el rango operativo de máxima potencia del inversor antes de especificarlo.

Las interfaces de comunicación (Wi-Fi, Ethernet, RS485 o Modbus) determinan cómo se integra el inversor con las plataformas de monitoreo y los sistemas de gestión de energía del edificio. Para los usuarios residenciales, suele ser suficiente la monitorización basada en la nube a través de una aplicación para smartphone. Para los operadores comerciales, la conectividad RS485 o Modbus permite la integración con sistemas SCADA en el sitio y alertas automatizadas de fallas.

Beneficios financieros y ambientales

El beneficio financiero más directo de un sistema solar conectado a la red es la reducción de la electricidad comprada a la empresa de servicios públicos. Durante las horas del día, la generación solar compensa el consumo en tiempo real. Cualquier excedente fluye hacia la red, y la mayoría de los países europeos tienen alguna forma de compensación por esa exportación: ya sea una tarifa de alimentación fija, un acuerdo de medición neta o un incentivo al autoconsumo.

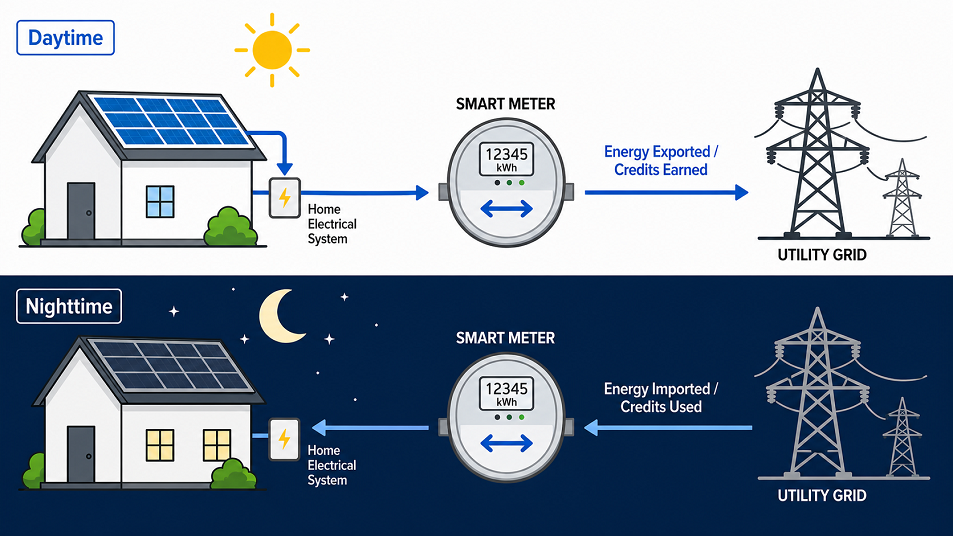

En un esquema típico de medición neta, su medidor inteligente registra tanto la energía que extrae de la red como la energía que exporta. Al momento de la facturación, el monto exportado se acredita contra tu consumo, reduciendo el volumen neto que pagas. Los medidores inteligentes bidireccionales modernos manejan esta contabilidad de manera automática y precisa, a diferencia de los medidores analógicos de disco giratorio más antiguos que reemplazaron. En los meses en los que la generación solar es alta y la demanda de los hogares es moderada, es posible reducir la factura de electricidad de la red hasta casi cero.

El caso ambiental es sencillo. Cada kilovatio-hora generado por un sistema solar conectado a la red desplaza un kilovatio-hora que de otro modo se habría producido mediante generación térmica (carbón, gas o petróleo) en la red. Durante una vida útil del sistema de 25 años, una instalación residencial típica de 8 kW en Europa Central compensará aproximadamente entre 150 y 200 toneladas de CO₂, dependiendo de la intensidad de carbono de la red local. Para las empresas con obligaciones de presentación de informes de sostenibilidad, la energía solar conectada a la red proporciona reducciones de emisiones de alcance 2 mensurables y verificables.

La estabilidad de los costos de la energía es un beneficio secundario pero cada vez más valorado. Las tarifas eléctricas en Europa han sido muy volátiles en los últimos años. Una instalación solar con un inversor conectado a la red bloquea una parte de su suministro de energía a un costo marginal cercano a cero, proporcionando cierto grado de aislamiento contra futuros aumentos de tarifas. Para los usuarios que desean ampliar aún más esa protección, la transición a un inversor híbrido con almacenamiento de batería es el siguiente paso lógico, y muchos inversores de cadena en el mercado hoy en día están diseñados para aceptar un complemento de almacenamiento sin requerir un reemplazo completo del sistema.

Instalaciones residenciales versus comerciales

Los inversores conectados a la red sirven a ambos mercados, pero los requisitos divergen significativamente una vez que se pasa de la función de conversión básica.

Los sistemas residenciales en Europa suelen oscilar entre 3 kW y 20 kW, cubiertos por uno o un pequeño número de inversores string monofásicos o trifásicos. El dimensionamiento suele ser sencillo: haga coincidir la salida de CA nominal del inversor con un 80-110 % de la potencia máxima de CC del conjunto. Un modesto subdimensionamiento, conocido como sobredimensionamiento de CC, es una práctica común porque los paneles solares rara vez producen su potencia máxima nominal simultáneamente y mejora la eficiencia del inversor en las cargas parciales que dominan la mayor parte del día. Si se planea una expansión futura, elija un inversor con espacio libre en su entrada de CC o diseñe el sistema de modo que se pueda agregar una segunda unidad en paralelo. Nuestro kits fotovoltaicos residenciales para instalaciones domésticas están preadaptados a la capacidad del inversor para simplificar esta decisión.

Las instalaciones comerciales introducen una complejidad adicional. Los sistemas de más de 100 kW generalmente requieren inversores centrales trifásicos, acuerdos formales de conexión a la red con el operador de la red de distribución (DNO) y aprobación de ingeniería en la configuración del relé de protección. Los requisitos de monitoreo también son más exigentes: los administradores de instalaciones generalmente necesitan paneles de control en tiempo real, notificaciones de fallas automatizadas y datos históricos de rendimiento para generar informes de desempeño. Las plataformas de monitoreo avanzadas pueden integrar datos de producción solar con sistemas de gestión de energía de edificios, permitiendo estrategias automatizadas de cambio de carga que aumentan la proporción de electricidad solar autoconsumida y reducen aún más los costos de importación de la red.

Ambos segmentos se benefician de los mismos impulsores financieros básicos (facturas de electricidad reducidas, ingresos por exportaciones y posible elegibilidad para tarifas verdes o certificados de sostenibilidad), pero el cronograma de recuperación de la inversión y la arquitectura apropiada de los inversores difieren lo suficiente como para que los proyectos residenciales y comerciales deban especificarse por separado.

Instalación, mantenimiento y solución de problemas

La instalación del inversor conectado a la red implica conexiones de CA en vivo y un proceso de notificación o aprobación formal con el operador de la red de distribución local. En la mayoría de los países europeos, este trabajo debe ser realizado por un electricista certificado o un instalador solar autorizado. La instalación de bricolaje es técnicamente factible en algunas jurisdicciones, pero generalmente anula la garantía del fabricante, puede no cumplir con los requisitos de la aseguradora y en algunos mercados simplemente no está permitida sin la aprobación del DNO presentada por un profesional calificado.

El mantenimiento diario es mínimo en comparación con la mayoría de los equipos eléctricos. Una inspección visual periódica (comprobar si hay corrosión, sonidos inusuales de los ventiladores de refrigeración y confirmar que se mantienen los espacios libres de ventilación alrededor de la unidad) es suficiente para la mayoría de las instalaciones. Las actualizaciones de firmware emitidas por el fabricante deben aplicarse cuando estén disponibles, ya que a menudo abordan actualizaciones de cumplimiento del código de red y mejoras del algoritmo MPPT. Los datos de monitoreo son el sistema de alerta temprana más confiable: una caída sostenida en el rendimiento específico (kWh por kWp) en comparación con la línea base estacional suele ser el primer signo de una falla en desarrollo, ya sea en el inversor, el cableado o los propios paneles.

Condiciones de falla comunes y sus causas probables: un inversor que no arranca por la mañana a pesar de la luz del sol generalmente indica una lectura de voltaje o frecuencia de la red fuera de la ventana de aceptación del inversor; verifique si el suministro de un vecino también se ve afectado antes de asumir una falla de hardware. Los disparos repetidos por sobretensión en el lado de CA son comunes en áreas con alta penetración solar en una red débil y pueden requerir ajustar la configuración de potencia reactiva del inversor o la curva de respuesta de voltaje en consulta con el DNO. Las interrupciones de la comunicación que afectan el monitoreo remoto suelen ser un problema de configuración de red o Wi-Fi más que una falla de hardware, y se resuelven verificando la configuración del enrutador o cambiando a una conexión Ethernet por cable.

Estándares de seguridad y cumplimiento

Los inversores conectados a red funcionan en la intersección de los sistemas solares privados y la red eléctrica pública, por lo que están sujetos a algunos de los estándares más rigurosamente probados en electrónica de potencia. El cumplimiento no es opcional: las empresas de servicios públicos rechazarán una solicitud de conexión a la red para cualquier inversor que no pueda demostrar conformidad con los estándares aplicables, y las pólizas de seguro para instalaciones solares generalmente también lo exigen.

Para los mercados norteamericanos , los dos requisitos fundamentales son UL 1741 e IEEE 1547. UL 1741 es una norma de seguridad de producto que cubre el diseño eléctrico, mecánico y térmico de inversores, convertidores y controladores de carga utilizados en la generación distribuida. Exige pruebas de protección anti-isla, protección contra sobrecorriente y detección de fallas a tierra. IEEE 1547 establece los requisitos de interconexión e interoperabilidad a nivel del sistema: define cómo debe responder el inversor a las desviaciones de voltaje y frecuencia en la red y especifica los protocolos de comunicación que permiten a los operadores de servicios públicos monitorear y, cuando sea necesario, restringir los activos de generación distribuida.

Para los mercados europeos , el marco equivalente se basa en IEC 62116 y EN 50549. IEC 62116 es el procedimiento de prueba internacional para medidas de prevención anti-isla en inversores fotovoltaicos interactivos con la red eléctrica. Define el peor de los casos de prueba (una carga resonante equilibrada diseñada para sostener una isla) y requiere que el inversor detecte la condición y se desconecte en dos segundos. EN 50549 (Partes 1 y 2) cubre los requisitos más amplios para generadores conectados a redes de distribución pública de baja y media tensión, incluidas las curvas de respuesta de tensión y frecuencia, la capacidad de potencia reactiva y la configuración del relé de protección de interfaz. Específicamente en Alemania, la VDE-AR-N 4105 se aplica a conexiones de bajo voltaje y agrega requisitos nacionales además de la base europea. Los inversores vendidos en Europa deben llevar declaraciones de conformidad para las partes relevantes de estas normas, y los instaladores deben verificar que el modelo específico esté en la lista de equipos aprobados del DNO antes de comprometerse con un diseño.

Lo práctico para los compradores: confirme siempre que el inversor que está especificando tenga las certificaciones requeridas en su país, no solo una marca CE general. Una marca CE en un inversor solar confirma que el fabricante ha declarado su conformidad; no confirma por sí solo que la unidad haya sido probada de forma independiente según IEC 62116 o EN 50549. Busque informes de pruebas de terceros de laboratorios acreditados si tiene dudas, o consulte al Documentación estándar de prueba anti-isla IEC 62116 en IEEE Xplore para ver las especificaciones técnicas completas.

Preguntas frecuentes

¿Puede funcionar un inversor conectado a la red durante un corte de energía?

No, no sin hardware adicional. La ley exige que un inversor de conexión a red estándar se apague cuando detecta que la red ha perdido energía. Este cierre anti-isla protege a los trabajadores de servicios públicos de las líneas vivas. Si la energía de respaldo durante los cortes es una prioridad, necesitará un inversor híbrido con un sistema de batería o un circuito de respaldo independiente fuera de la red. Muchos inversores de cadena modernos están diseñados con una ruta de actualización híbrida, por lo que vale la pena considerar esto en la etapa de diseño, incluso si no agrega almacenamiento de inmediato.

¿Cuánto dura un inversor conectado a la red?

La mayoría de los fabricantes garantizan los inversores de cadena durante 10 a 12 años, con opciones de garantía extendida disponibles a 20 años. La vida útil real a menudo excede el período de garantía: de 15 a 20 años es una expectativa realista para una unidad de calidad instalada en un lugar bien ventilado. Los microinversores suelen tener garantías de 25 años, que coinciden con la vida útil esperada de los paneles a los que sirven. Los principales componentes de desgaste en los inversores string son los condensadores electrolíticos y los ventiladores de refrigeración; reemplazarlos cada 10 a 12 años es una forma rentable de extender la vida útil.

¿Qué tamaño de inversor necesito para un sistema residencial?

Un punto de partida práctico es hacer coincidir la salida de CA nominal del inversor con aproximadamente entre el 80 % y el 110 % de la potencia máxima de CC de su conjunto. Una matriz de paneles de 10 kWp normalmente se combinaría con un inversor de 9 a 10 kW. Es común subdimensionar ligeramente el inversor (sobredimensionamiento de CC) porque los paneles rara vez funcionan a su pico nominal simultáneamente y mejora la eficiencia durante las condiciones de carga parcial que dominan la mayor parte del día de funcionamiento. Su instalador solar debe validar este tamaño con la orientación específica de su techo, los datos de irradiancia local y cualquier factor de sombra.

¿Es lo mismo un inversor conectado a red que un inversor híbrido?

No. Un inversor conectado a la red conecta su panel solar a la red y no incluye administración de batería. Un inversor híbrido agrega una interfaz de batería acoplada a CC, lo que permite que el sistema almacene el excedente de energía solar para usarla durante la noche o durante cortes de energía. Los inversores híbridos son más caros y un poco más complejos de instalar, pero ofrecen mayor independencia energética y resiliencia. Si no está seguro de cuál es el adecuado para su situación, comenzar con un sistema conectado únicamente a la red y actualizarlo más adelante es un camino viable, siempre que el inversor original esté diseñado para aceptar un módulo adicional de batería.

¿Qué certificaciones debo buscar al comprar un inversor conectado a red en Europa?

Como mínimo, busque la conformidad con IEC 62116 (procedimiento de prueba anti-isla), EN 50549-1 (requisitos de conexión de bajo voltaje) y el código de red nacional que se aplica en su país: VDE-AR-N 4105 en Alemania, G98/G99 en el Reino Unido o su equivalente. Los informes de pruebas de terceros de un laboratorio acreditado brindan una garantía más sólida que la autodeclaración del fabricante. Su DNO también puede mantener una lista de equipos aprobados; comprobar esto antes de finalizar la especificación del producto evita retrasos en la etapa de aprobación de la conexión a la red.

¿Cómo controlo el rendimiento de mi inversor conectado a la red?

La mayoría de los inversores modernos incluyen monitoreo integrado a través de Wi-Fi o Ethernet, con datos accesibles a través de una aplicación del fabricante o un portal web. Las métricas clave a seguir son el rendimiento energético diario y mensual (kWh), la potencia de salida máxima y el rendimiento específico (kWh por kWp instalado) en comparación con los datos de irradiancia local. Una disminución sostenida del rendimiento específico (en lugar de la producción absoluta, que varía naturalmente según las estaciones) es el indicador más confiable de un problema en el sistema. Para instalaciones comerciales, la conectividad RS485 o Modbus permite la integración con plataformas de gestión de energía de terceros para análisis más avanzados e informes automatizados.
