Análisis práctico del inversor Deye F55 (voltaje CC de alta falla)

Inversor Deye F55 (CC - voltioio alto - Fallo) Análisis práctico - Solución rápida de problemas y solución de sobretensión de CC a partir de un caso real

Descripción general

F55 (CC - voltio Alto Fault) es un código de error de protección de alto voltaje del lado de CC en los inversores híbridos Deye. Por lo general, se debe a discrepancias en la configuración del sistema y las condiciones operativas, más que a una falla del hardware. Cuando se activa, el inversor corta inmediatamente la entrada fotovoltaica y detiene la generación fotovoltaica. Este artículo analiza las causas principales y la lógica de activación de F55 utilizando tres capturas de pantalla reales en el sitio y proporciona un procedimiento estandarizado y listo para el campo, desde el seguimiento de datos hasta la corrección en el sitio. La guía es aplicable a toda la gama de viviendas individuales residenciales Deye. fase y tres fase baja inversores híbridos de voltaje y está destinado a instaladores fotovoltaicos y personal de operación y mantenimiento.

1. Fenómeno de falla del caso - Bloqueando la anomalía central a partir de tres capturas de pantalla

En este caso, el sistema de almacenamiento fotovoltaico residencial dejó de exportar repetidamente durante los períodos diurnos de alta irradiancia. El monitoreo remoto generó alarmas. los tres en - Las capturas de pantalla del sitio forman una cadena de evidencia completa y muestran claramente el problema central:

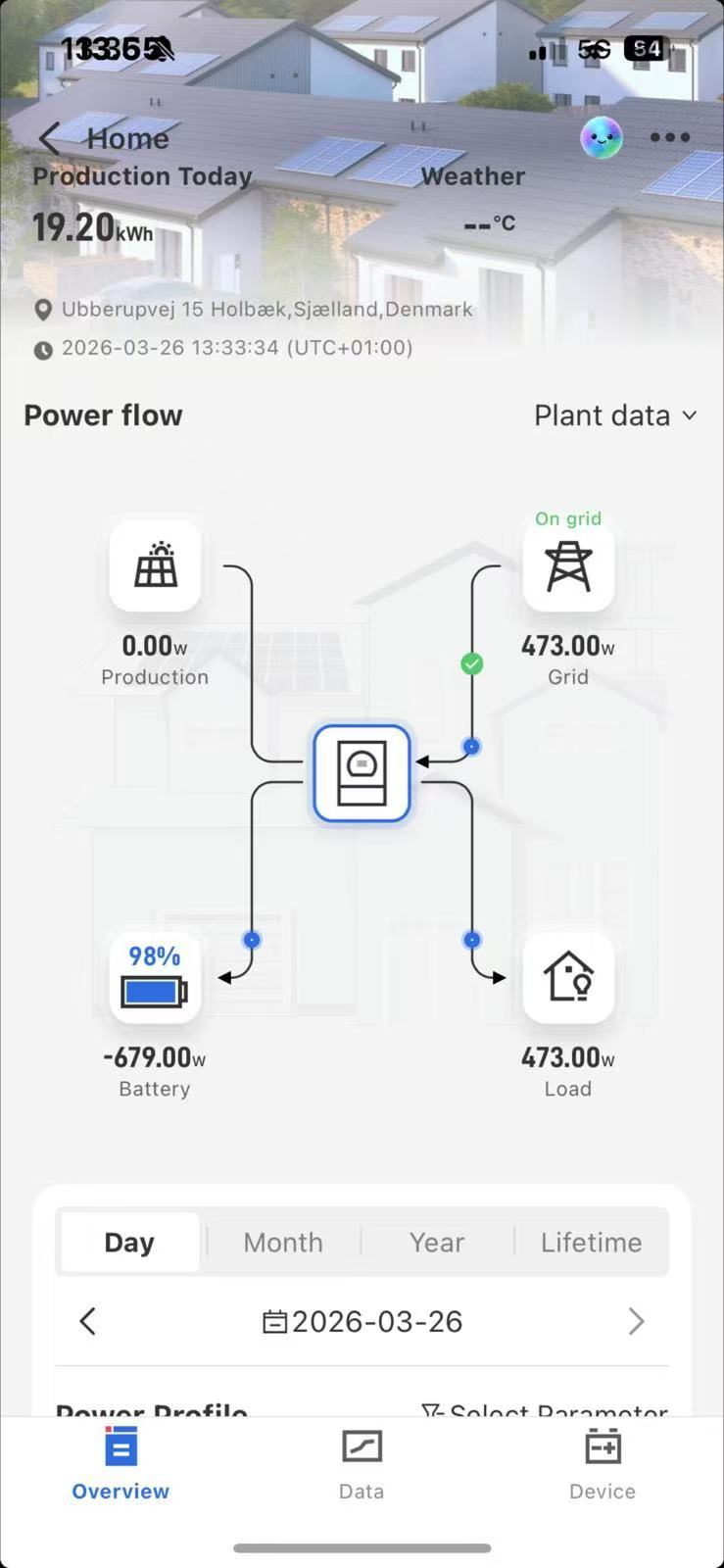

Figura 1 - Captura de pantalla de flujo de energía

La potencia de generación fotovoltaica cae directamente a 0 W. El sistema detiene la generación fotovoltaica y depende completamente de

suministro de red más descarga de batería para dar servicio a la carga. este es el cliente - síntoma percibido de “no generación”.

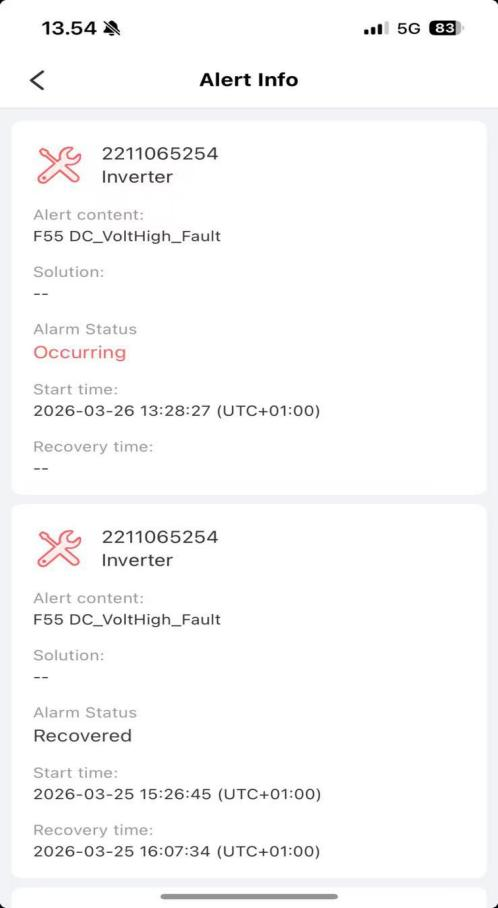

Figura 2 - Captura de pantalla del registro de alarma F55

La plataforma informa F55 DC - voltio Alto - Fallo que indica bus CC sobrepasado voltaje. Las fallas ocurren durante el día alto - períodos de irradiancia y se borra automáticamente cuando cae la irradiancia. El patrón repetido coincide con el tiempo típico de sobretensión de CC.

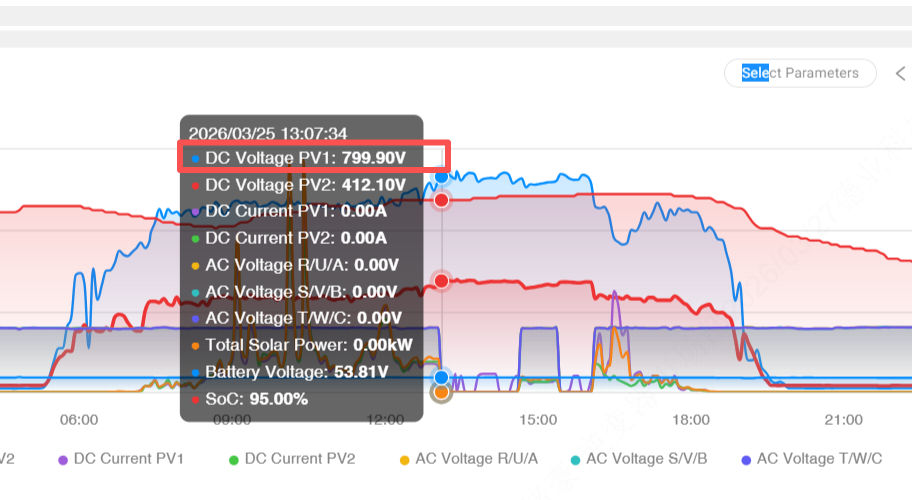

Figura 3 - Captura de pantalla de datos operativos

Esta captura de pantalla es clave para rootear - identificación de la causa. Las anomalías principales son claras: el voltaje de CC de PV1 aumenta a 799,90 V, las corrientes de PV1 y PV2 son de 0,00 A, el SOC de la batería es del 95 % con un voltaje de batería de 53,81 V y los voltajes del lado de CA son todos de 0 V, lo que indica que el inversor se ha desconectado de la red.

Las tres capturas de pantalla apuntan a la conclusión de que el exceso de DC - El voltaje lateral activó el inversor. ' s acción protectora y provocó el corte de generación. Una batería casi llena agravó aún más la condición de voltaje.

2. Definición del núcleo de falla F55 y lógica de activación de caso

Definición oficial

F55 indica protección contra sobretensión del bus de CC. El inversor ' La lógica de protección evita que el alto voltaje de CC dañe los IGBT, los condensadores del enlace de CC, el BMS de la batería y otros componentes críticos. Cuando el voltaje CC excede el umbral de protección configurado, el inversor ejecuta acciones protectoras.

Lógica de activación completa para este caso.

Combinando las tres capturas de pantalla con el comportamiento de protección del inversor, la cadena de fallas es la siguiente y representa un escenario típico F55:

- Causa principal: la cadena PV1 contiene demasiados módulos en serie, por lo que el voltaje del circuito abierto excede significativamente el del inversor. ' s Límites de entrada MPPT o CC. La captura de pantalla muestra 799,90 V, que supera con creces los límites de seguridad típicos.

- Activación directa: al mediodía, bajo una fuerte irradiación, la tensión fotovoltaica aumenta aún más y cruza el umbral de protección.

- Factor de amplificación: el SOC de la batería al 95 % está casi lleno, lo que deja poca capacidad para absorber el exceso de energía fotovoltaica. El exceso de energía se acumula en el lado de CC y aumenta el voltaje.

- Acción de protección: el inversor activa F55, corta la entrada fotovoltaica para que las corrientes fotovoltaicas caigan a cero y se desconecta de la red para que los voltajes de CA lean cero. La potencia fotovoltaica cae a 0 W y el sistema deja de exportar.

- Recuperación automática: a medida que la irradiancia disminuye por la noche, el voltaje fotovoltaico vuelve al rango seguro, la protección se borra y el inversor reanuda su funcionamiento normal.

3. Causas principales de F55 (la mayoría de los problemas no relacionados con el hardware)

Según las capturas de pantalla y las estadísticas de campo, la mayoría de las fallas del F55 no son causadas por defectos de hardware. Este caso coincide con dos causas principales que deberían ser el foco de los controles in situ:

Configuración excesiva de la cadena fotovoltaica (causa principal, ~60%)

Este caso es típico: el recuento de series de la cadena PV1 es demasiado alto, por lo que el voltaje del circuito abierto alcanza los 799,90 V, superando con creces el del inversor. ' s entrada permitida. En caso de irradiación intensa, inevitablemente se activa la protección contra sobretensiones. Algunos casos también muestran un desequilibrio entre PV1 y PV2 en el tipo de módulo o número de cadenas, lo que provoca que una cadena exceda el voltaje seguro.

Absorción insuficiente de la batería (secundaria, ~25%)

Alto battery SOC above 85% is not the root cause but acts as a voltage amplifier. With the battery nearly full, charging power drops and excess PV energy cannot be absorbed. If anti‑islanding or anti‑reverse settings prevent exporting to the grid, the excess energy accumulates on the DC side and accelerates F55 triggering.

Otros no comunes - causas de hardware

- Configuraciones de parámetros incorrectas, como límites antirretroceso demasiado estrictos, suavizado de energía deshabilitado o configuraciones de corte de carga de batería incorrectas que permiten que el voltaje aumente.

- Problemas de cableado de CC, como conexiones sueltas u oxidadas que distorsionan la detección de voltaje y provocan una detección falsa de sobrevoltaje.

4. Procedimiento estandarizado de solución de problemas F55 - Primero remoto, luego encendido - Sitio

Siga el principio "primero el rastreo remoto de capturas de pantalla y luego las comprobaciones prácticas in situ; inspeccione los circuitos antes que el hardware". Las tres capturas de pantalla pueden identificar aproximadamente el 90% de los problemas y evitar desmontajes innecesarios.

paso 1 - Seguimiento remoto de capturas de pantalla (básico, 5 minutos para bloquear la causa raíz)

Recupere las tres capturas de pantalla principales de la plataforma y verifique cuatro puntos:

- En la Figura 2, confirme F55 y que los desencadenantes ocurren durante alta irradiancia, lo que indica PV - cuestiones secundarias.

- En la Figura 3 verifique el voltaje y la corriente fotovoltaica. Voltaje muy por encima de MPPT o límites de entrada con puntos de corriente cero a problemas de configuración de la cadena fotovoltaica.

- En la Figura 3 verifique el SOC de la batería. Un COS alto por encima del 85% indica una capacidad de absorción insuficiente.

- En la Figura 1 y la Figura 3, verifique el lado de CA para excluir problemas de la red como causa del apagado.

paso 2 - Comprobaciones in situ del lado fotovoltaico (remediación del núcleo)

- Desconecte PV del inversor y mida los voltajes de circuito abierto PV1/PV2 con un multímetro para verificar las lecturas de la captura de pantalla.

- Vuelva a calcular los recuentos de cadenas y asegúrese de que el voltaje del circuito abierto esté dentro de los límites seguros en las condiciones de temperatura esperadas.

- Inspeccione los terminales fotovoltaicos de CC en busca de conexiones sueltas u oxidación y revise los módulos en busca de daños o sombras.

paso 3 — Battery and parameter optimization (remove amplifying factors)

- Restaure el corte de carga de la batería y otros parámetros de la batería a los valores predeterminados del fabricante.

- Evite la carga durante las horas de mayor irradiancia, como entre las 11:00 y las 15:00, y cambie la carga a los períodos de menor actividad de la red para aumentar el margen de absorción.

- Relajar adecuadamente los límites anti-retroceso/exportación dentro de los permisos regulatorios y permitir el suavizado de energía para suprimir los picos de voltaje.

paso 4 — Hardware checks (only if prior steps fail, rare)

- Actualice el firmware del inversor y, si es necesario, restablezca la configuración de fábrica y reconfigure los parámetros.

- Comuníquese con el soporte técnico de Deye para inspeccionar los sensores de voltaje de CC, los IGBT y el BMS de la batería. No desmonte el inversor sin autorización.

5. Plan de remediación específico para cada caso: práctico y duradero

Centrarse en la corrección de la cadena fotovoltaica y la optimización de la batería/parámetros. Todas las acciones siguientes son ejecutables en el campo y deberían eliminar la recurrencia.

Remediación del núcleo del lado fotovoltaico

- Para una lectura de voltaje PV1 de 799,90 V, reduzca inmediatamente el recuento de series de cadenas PV1 para que el voltaje de circuito abierto caiga dentro del inversor. ' s rango de entrada permitido con un margen de seguridad. Después de la reconfiguración, mida el voltaje del circuito abierto en el estado desconectado y vuelva a conectarlo solo cuando las lecturas sean normales.

- Asegúrese de que PV1 y PV2 utilicen tipos de módulos idénticos, recuentos de cadenas y, preferiblemente, los mismos lotes de producción. Mantenga al mínimo las diferencias de voltaje entre cadenas.

Optimización de batería y parámetros.

- Establezca el límite superior de carga de la batería en un nivel que deje margen para la absorción fotovoltaica, por ejemplo, entre 80% y 85% de SOC.

- Permitir una exportación limitada a la red cuando esté permitido para evitar la acumulación de energía de CC.

- Habilite las funciones de suavizado de energía y limitación de energía fotovoltaica para suprimir voltajes repentinos o sobretensiones.

Mantenimiento rutinario sencillo

- Apriete los terminales de CC en los lados fotovoltaico y de la batería, elimine la oxidación y garantice un aislamiento adecuado.

- Recupere mensualmente las tres capturas de pantalla principales para monitorear el voltaje fotovoltaico y el SOC de la batería e intervenir temprano si aparecen anomalías.

7. Conclusiones clave

- F55 es una acción de protección de seguridad normal y no necesariamente indica una falla del hardware. La mayoría de los casos se deben a que la configuración de la cadena fotovoltaica excede los límites del inversor. El alto SOC de la batería y la configuración inadecuada de los parámetros son factores amplificadores comunes.

- El diagnóstico rápido se basa en tres capturas de pantalla: flujo de energía, registro de alarmas y datos operativos. En la mayoría de los casos, estas imágenes permiten realizar un seguimiento de la causa raíz en cinco minutos.

- Prioridades de remediación: corregir la configuración de la cadena fotovoltaica para eliminar la causa raíz y optimizar los parámetros de la batería y el inversor para eliminar las condiciones de amplificación y evitar que se repitan.

Lista de verificación procesable

- Recupere y guarde la Figura 1, la Figura 2 y la Figura 3 para cada incidente.

- Desconecte y mida PV Voc en el campo.

- Vuelva a calcular y ajuste el número de cadenas para cumplir con los límites de entrada del inversor.

- Coordine los límites de carga de la batería con el proveedor de la batería y permita suavizar la energía.

- Documente los cambios y supervise mensualmente mediante capturas de pantalla remotas.
