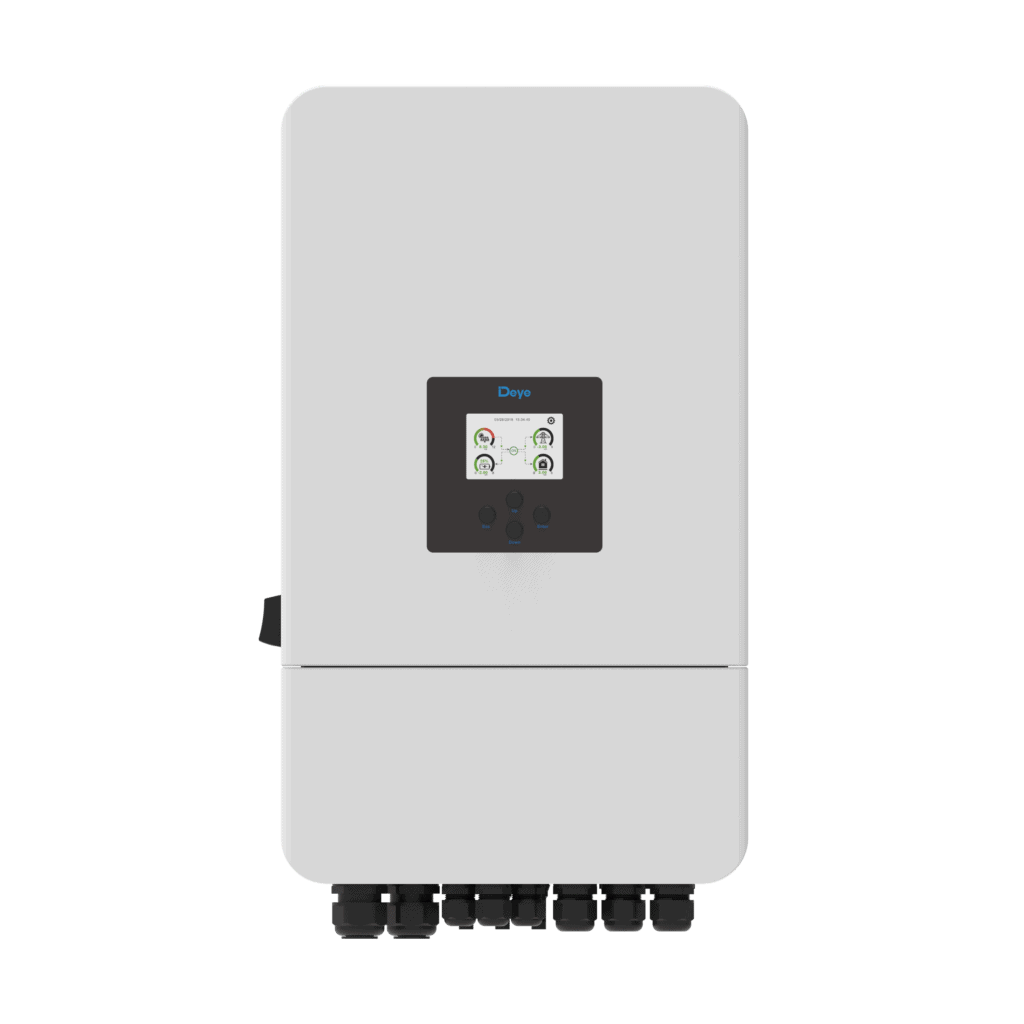

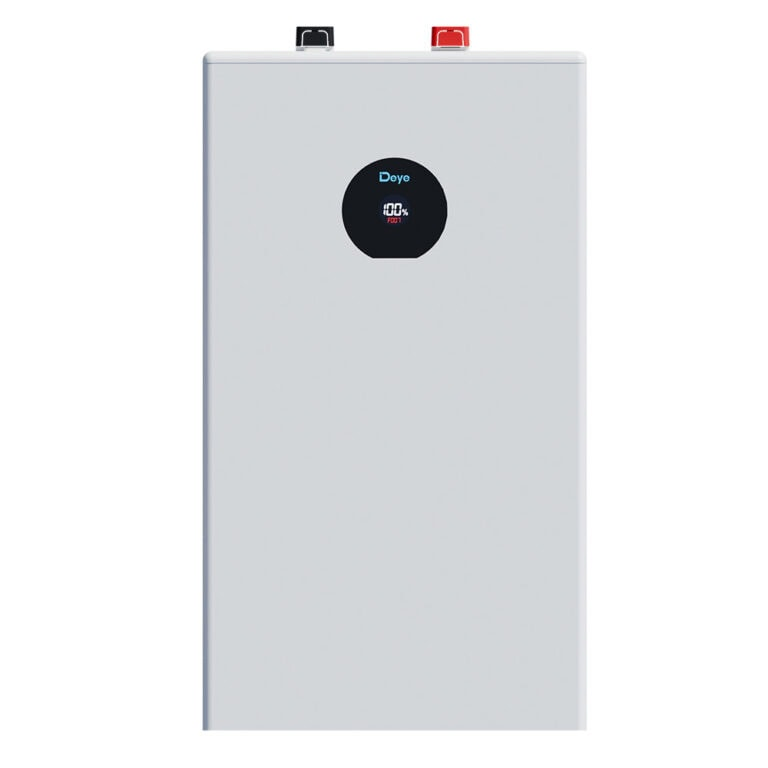

Batería Deye SE-F16-C e inorteversor SG05LP3: guía de aplicación y compatibilidad técnica para sistemas de almacenamiento de energía trifásicos

La combinación de la batería de almacenamiento de energía de fosfato de hierro y litio de bajo voltaje Deye SE-F16-C de 16 kWh y el inversor híbrido trifásico SG05LP3 se presenta como una solución clásica para proyectos de almacenamiento de energía fotovoltaica residencial/comercial ligero de media y alta potencia que van desde 3 kW a 12 kW. Ambos productos pertenecen al sistema de bajo voltaje de 48 V y se caracterizan por una perfecta compatibilidad de hardware, alta sinergia de software y cumplimiento de los códigos de red trifásicos europeos. Son especialmente adecuados para escenarios de almacenamiento de energía fotovoltaica con alta potencia, carga pesada y condiciones de trabajo complejas de alta temperatura. Esta guía detalla los aspectos técnicos más destacados y las pautas de operación práctica de esta combinación a partir de cuatro dimensiones principales: lógica de compatibilidad fundamental, coincidencia de parámetros técnicos, puntos clave de instalación y puesta en servicio, y ventajas de aplicación de escenarios.

1. Lógica de compatibilidad central: integración profunda del mismo bajo voltaje de 48 V Plataforma

Tanto el SE-F16-C como el SG05LP3 forman parte de la línea de productos de almacenamiento de energía de bajo voltaje de clase 48 V de Deye diseñada para el mercado europeo, logrando una compatibilidad profunda de hardware y software desde el nivel de diseño sin la necesidad de puertas de enlace o adaptadores adicionales. Esto lo convierte en una opción altamente confiable para proyectos trifásicos de alta potencia, con las siguientes características principales de compatibilidad:

Sistema de voltaje unificado: el SE-F16-C tiene un voltaje nominal de 48 V CC y el SG05LP3 es un inversor trifásico de bajo voltaje de 48 V. Sus rangos de voltaje de carga y descarga coinciden completamente sin pérdida de potencia de refuerzo/reducción.

Comunicación CANBus directa: los dos dispositivos se comunican directamente a través del bus CANBus con un retraso de comunicación de menos de 50 ms, lo que permite una sinergia en tiempo real de la lógica de carga y descarga. El BMS (Battery Management System) y el control principal del inversor se transmiten datos de estado entre sí, logrando una doble protección contra sobretensión, sobrecorriente y sobrecalentamiento.

Adaptación de potencia flexible: el SG05LP3 cubre todo el rango de potencia de 3 kW a 12 kW. Una sola unidad SE-F16-C de 16 kWh es adecuada para el rango de potencia de 3 kW a 8 kW, mientras que varias unidades SE-F16-C en paralelo (hasta 4 unidades, 64 kWh) se pueden combinar con inversores SG05LP3 de alta potencia de 10 kW a 12 kW para cumplir con diferentes requisitos de carga.

Certificación y cumplimiento unificados: Ambos productos han pasado certificaciones europeas básicas como CE y VDE, cumplen con los códigos de red de varios países europeos y pueden aplicarse directamente a proyectos de almacenamiento de energía fotovoltaica trifásico en Alemania, España, Portugal y otras naciones europeas.

2. Coincidencia de parámetros técnicos clave: adaptación precisa sin desperdicio de recursos

2.1 Tabla de comparación de parámetros básicos

2.2 Capacidad recomendada y combinación de potencia

Haga coincidir con precisión la potencia de la batería y del inversor según la carga del proyecto y la capacidad fotovoltaica instalada para evitar la pérdida de eficiencia causada por una coincidencia excesiva o insuficiente:

3kW-5kW SG05LP3: Combinado con 1 unidad SE-F16-C (16kWh), que satisface la demanda eléctrica básica de 8-12kWh por día, adecuado para proyectos residenciales trifásicos de pequeña escala.

6kW-8kW SG05LP3: Combinado con 1-2 unidades SE-F16-C (16-32kWh), que satisfacen una carga media de 15-25kWh por día, adecuado para grandes residencias y pequeñas tiendas.

10kW-12kW SG05LP3: Combinado con 3-4 unidades SE-F16-C (48-64kWh), que soportan una carga alta de más de 30kWh por día, adecuado para proyectos comerciales livianos y proyectos compartidos para múltiples residencias.

3. Puntos técnicos clave para la instalación y la puesta en servicio: alta viabilidad y evitación de errores

3.1 Requisitos críticos de instalación de hardware

(1) Instalación física y diseño

Requisito de espacio: la distancia entre el inversor y la batería debe ser ≤8 m para reducir la pérdida de energía de la línea de CC; Ambos dispositivos se instalarán en un lugar ventilado y seco con una distancia de ≥30 cm de la pared. El SG05LP3 adopta refrigeración por ventilador, por lo que la entrada y salida de aire no deben estar obstruidas.

Instalación de la batería: Una sola unidad SE-F16-C pesa 109 kg y se puede instalar montada en la pared, sobre el suelo o apilada. Para proyectos de alta potencia, se recomienda la instalación en piso con base reforzada. Cuando se conectan varias unidades en paralelo, se alinearán estrictamente y se fijarán con conectores originales para evitar que se vuelquen.

Especificaciones de cableado: El cable de conexión de CC entre la batería y el inversor deberá utilizar un cable con núcleo de cobre de 70 mm² (que coincida con la corriente máxima de 80 A), protegido por un tubo corrugado con buen sellado impermeable; en el lado de CA trifásico se utilizarán cables que coincidan con la potencia del inversor (25 mm² para 10 kW y más) y se instalará un pararrayos (corriente de descarga nominal ≥20 kA).

(2) Cableado y puesta a tierra

Cableado CANBus: Utilice cables CAN blindados originales con los polos positivo y negativo conectados correctamente. Evite colocarlos en la misma tubería con cables de CA para evitar interferencias en la señal.

Requisito de conexión a tierra: la carcasa de la batería, la carcasa del inversor y el sistema deben compartir una tierra común con una resistencia de conexión a tierra ≤4Ω. Para proyectos de alta potencia, se instalará un electrodo de puesta a tierra independiente para evitar accidentes por fugas eléctricas.

Dispositivos de protección: Se instalará un disyuntor de CC (corriente nominal ≥100 A) en el lado de CC y un disyuntor trifásico en el lado de CA para realizar una desconexión rápida en caso de fallas.

3.2 Configuración de los parámetros de puesta en servicio del software principal

(1) Parámetros de carga y descarga de la batería (adaptado a la lógica del firmware SG05LP3)

SOC de corte de carga: establecido en 95% (para evitar la sobrecarga y extender la vida útil de la batería, ajustable con precisión a través del panel/APP en el SG05LP3).

SOC de corte de descarga: establecido en 20% (para evitar una descarga profunda; las baterías de fosfato de hierro y litio tienen prohibido descargarse por debajo del 15%).

Corriente de carga fotovoltaica: limitada a 80 A (que coincide con la corriente de carga máxima del SE-F16-C para evitar la carga por sobrecorriente por parte del inversor).

Carga de red/generador: Establezca el "modo de precio de electricidad por tiempo de uso" para cargar en períodos de menor actividad y descargar en períodos de mayor actividad. El SG05LP3 admite periodos horarios pico y valle personalizados, adaptándose a las políticas de precios de la electricidad de varios países europeos.

(2) Parámetros centrales del inversor (adaptados al funcionamiento con batería)

Parámetros de salida fuera de la red: voltaje 230 V CA ± 2 %, frecuencia 50 Hz ± 0,1 Hz, coordinado con el voltaje de descarga de la batería para garantizar un suministro de energía estable para las cargas.

Protección anti-isla: Anti-isla activo habilitado con un tiempo de detección inferior a 0,1s, cumpliendo con la norma europea EN50549 para evitar el funcionamiento en isla del inversor en caso de fallo de red.

Limitación de potencia: configure la potencia de carga y descarga del inversor de acuerdo con la capacidad de la batería. Para una sola unidad SE-F16-C, la potencia de carga y descarga del inversor se limitará a 8 kW para evitar la sobrecarga de la batería.

(3) Puesta en marcha del núcleo y prueba conjunta

Prueba de sinergia de carga y descarga: Verifique la lógica de conmutación de tres métodos de carga (PV, red, generador) y descarga de la batería para garantizar que no haya interferencias ni fluctuaciones de voltaje.

Prueba de bloqueo de falla: simule el sobrecalentamiento/sobretensión de la batería para verificar si el inversor deja de cargarse y descargarse inmediatamente; Simule fallas del inversor para verificar si el BMS de la batería corta la salida inmediatamente.

Prueba de conmutación fuera de la red: desconecte manualmente la red para verificar que el SG05LP3 cambie al modo fuera de la red en menos de 10 ms, con un suministro de energía de batería continuo y sin cortes de energía para las cargas.

4. Ventajas de la aplicación de escenarios: adaptable a condiciones de trabajo complejas y de alta potencia con alta rentabilidad

La combinación de SG05LP3 (refrigeración por ventilador de rango de potencia total) y SE-F16-C (amplio rango de temperatura y alta capacidad) tiene ventajas significativas sobre otras combinaciones en escenarios complejos como alta potencia, alta temperatura, red débil y carga pesada, especialmente adecuada para el sur de Europa (España, Italia), áreas insulares (Islas Canarias, Azores) y otras regiones de Europa:

4.1 Gran adaptabilidad a condiciones de trabajo de alta temperatura

Todos los modelos SG05LP3 adoptan ventiladores externos de velocidad variable controlados por temperatura con alta eficiencia de disipación de calor y sin reducción de potencia en condiciones de alta temperatura; El SE-F16-C utiliza refrigeración líquida para sus celdas y puede funcionar de manera estable a una temperatura alta de 55 ℃. La combinación puede adaptarse al clima de alta temperatura del sur de Europa en verano.

En comparación con los inversores de refrigeración natural, esta combinación presenta un control de temperatura más estable y no hay riesgo de protección contra apagado durante la salida continua de alta potencia (por ejemplo, carga completa de 10 a 12 kW).

4.2 Alta rentabilidad para proyectos trifásicos de alta potencia

El SG05LP3 es una plataforma madura de Deye ' s Inversores trifásicos de bajo voltaje de 3-12 kW con una alta cuota de mercado, fácil adquisición de repuestos, funcionamiento familiar para los técnicos y bajos costes de mantenimiento posterior.

El SE-F16-C admite expansión paralela sin herramientas; para proyectos de alta potencia, la capacidad se puede aumentar agregando baterías sin reemplazar el inversor, lo que reduce los costos de expansión del proyecto.

4.3 Adaptabilidad a escenarios de red débil/red inestable

El SG05LP3 tiene un amplio rango de entrada de voltaje de red y puede funcionar de manera estable cuando el voltaje de la red fluctúa en ±15%, adecuado para áreas rurales e insulares con redes débiles en Europa.

La batería y el inversor trabajan juntos para suavizar las fluctuaciones de voltaje de la red; Cuando el voltaje de la red es demasiado bajo o demasiado alto, cambia automáticamente al suministro de energía de la batería para garantizar el funcionamiento estable de las cargas.

4.4 Adaptabilidad a escenarios de carga comercial liviana/pesada

La combinación de 10-12kW SG05LP3 y 4 unidades SE-F16-C (64kWh) puede satisfacer la elevada demanda eléctrica de más de 30kWh al día para pequeños comercios y oficinas, con una tasa de autoconsumo superior al 90%.

El SG05LP3 admite una conexión perfecta del generador; Cuando la energía fotovoltaica es insuficiente y el nivel de la batería es bajo, el generador se puede iniciar automáticamente para cargarlo, lo que es adecuado para escenarios comerciales sin red o con suministro de energía de red inestable.

5. Comparación de escenarios con la combinación SG06LP3 SE-F16-C

Como combinaciones de Deye ' En el sistema de bajo voltaje de 48 V, las principales diferencias entre SG05LP3 SE-F16-C y SG06LP3 SE-F16-C radican en la cobertura de energía y la adaptación del escenario, y la opción óptima se puede seleccionar de acuerdo con los requisitos del proyecto:

6. Resumen del valor técnico fundamental

La combinación Deye SE-F16-C SG05LP3 es una solución de alta confiabilidad para proyectos europeos de almacenamiento de energía fotovoltaica trifásico de bajo voltaje de 3-12 kW, cuyo valor central se refleja en los siguientes aspectos:

Compatibilidad profunda de la misma plataforma: conexión CANBus directa del sistema de bajo voltaje de 48 V, sin problemas de compatibilidad, instalación y puesta en marcha sencillas. 2 técnicos pueden completar la instalación y puesta en marcha de proyectos de alta potencia en 1-2 días.

Gran adaptabilidad a condiciones de trabajo complejas: diseño de amplio rango de temperatura de refrigeración por ventilador, adaptable a altas temperaturas, red débil, carga pesada y otros escenarios, que cumple con los requisitos de proyectos de diferentes regiones de Europa.

Excelente rentabilidad y escalabilidad: la plataforma madura presenta bajos costos de mantenimiento; la batería admite una conexión paralela sin herramientas y el proyecto se puede ampliar según demanda sin necesidad de reemplazar todo el equipo.

Cumplimiento y seguridad integrados: Ambos productos han pasado las principales certificaciones europeas, con funciones de protección dual entrelazadas y apagado rápido en caso de fallas para garantizar la seguridad personal y del sistema.

Con las características de tecnología madura, adaptación flexible y alta confiabilidad, esta combinación se ha convertido en una opción principal para proyectos de almacenamiento de energía fotovoltaica residencial/comercial ligero de media y alta potencia en Europa, especialmente adecuada para escenarios con altos requisitos de potencia, estabilidad y escalabilidad.
