Guía práctica de instalación de baterías domésticas de Deye: fallos comunes y soluciones para SE-F16 y RW-F16

Guía práctica de instalación de baterías domésticas de Deyé: fallos comunes y soluciones para SE-F16 y RW-F16

1. Introducción

En los informes de tecnología de la BBC, los sistemas de almacenamiento de energía en el hogar a menudo se describen como “centrales eléctricas domésticas” independientes de la energía: los paneles solares en los tejados generan electricidad durante el día, las baterías suministran energía por la noche o en días lluviosos, abordando los precios de la electricidad en los valles pico, las fluctuaciones de la red e incluso el clima extremo. Sin embargo, la instalación en el mundo real está lejos de ser "plug-and-play". Las baterías de litio de bajo voltaje SE-F16 y RW-F16 de Deye (Deye, una marca profesional de inversores y almacenamiento de energía) (ambas de 16 kWh LiFePO₄, 51,2 V nominal), cuando se combinan con el SUN-10K-SG05LP3-EU-SM2 (inversor híbrido trifásico de bajo voltaje de 10 kW), aunque están diseñadas para ser confiables, a menudo presentan anomalías en el cableado, la comunicación y el paralelo reales. Este artículo, basado en manuales oficiales de Deye, foros de usuarios (como DIY Solar Forum) y casos de instalación reales, analiza cuatro problemas típicos y sus soluciones para ayudar a los propietarios o instaladores comunes a evitar problemas. Los datos provienen de las últimas especificaciones de producto 2025-2026 y el rendimiento real se ve afectado por la temperatura, el SOC, etc.

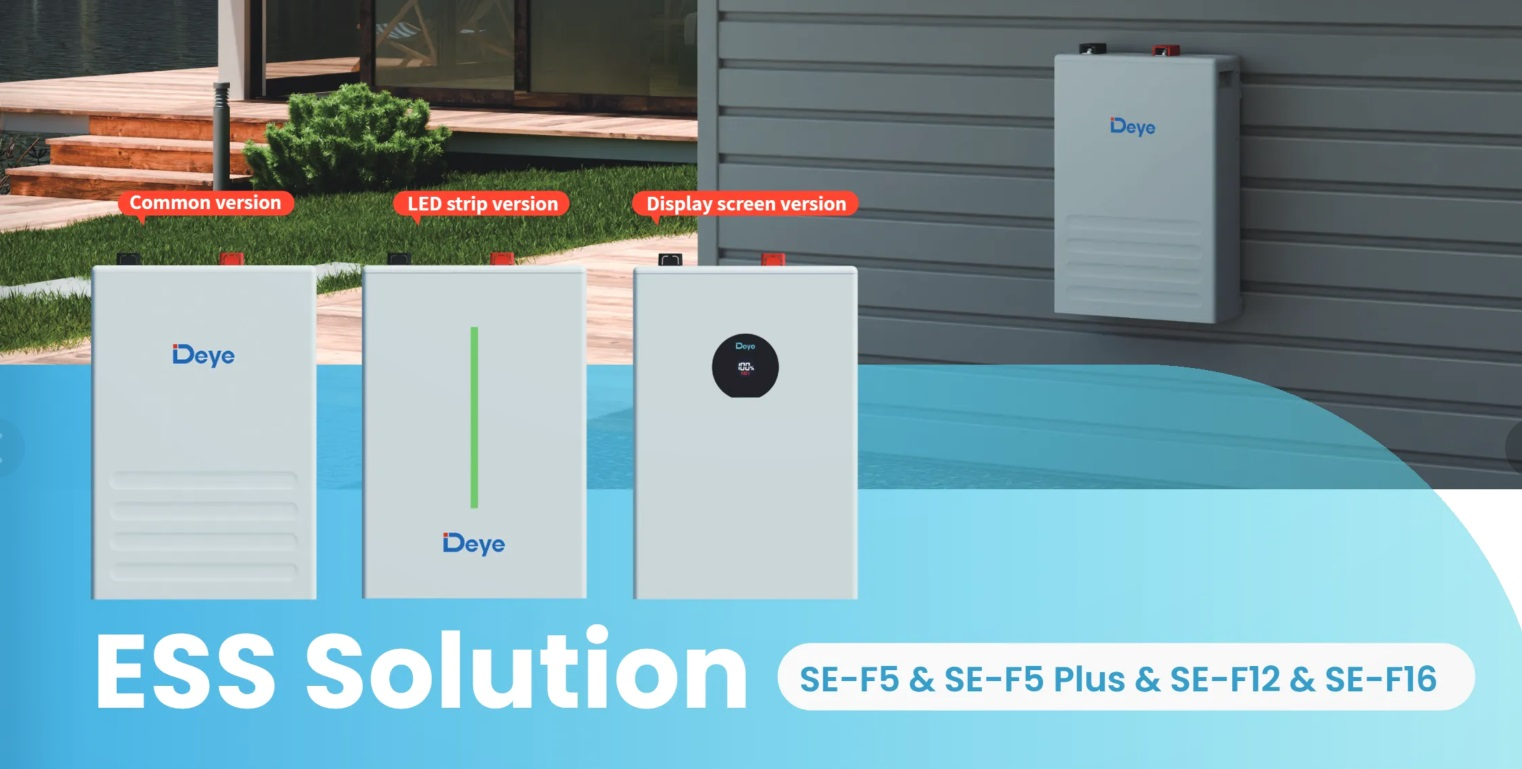

Figura 1. Imágenes oficiales de la serie Deye SE-F16

2.1 Caso uno: Fallo de comunicación BMS: "La batería no responde", el sistema se apaga directamente

El problema más común: el inversor muestra "com./F01-F64" o la pantalla LCD de la batería informa "W31 Advertencia de comunicación de la batería (falla la comunicación PCS)". El propietario de una vivienda trifásica alemana instaló un SUN-10K-SG05LP3-EU-SM2 y dos unidades RW-F16; Después de encenderlo, el inversor dio una alarma repetida, el SOC de la batería no se mostró y la carga/descarga falló por completo. Análisis de causa: Las baterías Deye tienen un BMS (Battery Management System) incorporado que se comunica con el inversor a través de CAN 2.0 (puerto RJ45). Las causas comunes incluyen:

• Cable de comunicación no equipado con anillo de ferrita como se requiere (para cableado de larga distancia, se recomienda enrollar 4 vueltas para evitar interferencias).
• Secuencia de cableado incorrecta (CAN-H/L invertida).
• Secuencia de encendido incorrecta (primero se debe encender el interruptor de servicio de la batería, luego el interruptor BMS y finalmente el inversor).
• El modo “Li-BMS” del inversor no está configurado en el protocolo nativo de Deye (o Pylontech u otro protocolo de terceros seleccionado incorrectamente).
• RW-F16 es el modelo clásico; Aunque el SE-F16 admite la conexión en red automática, la falta de coincidencia del firmware aún puede provocar la "repetición de la dirección maestra".

Soluciones prácticas:

1. Después de apagar, utilice el cable de comunicación CAT5E original para volver a conectar el puerto "PCS" de la batería al puerto BMS CAN del inversor.
2. Cuando el cable de comunicación es largo o hay fuertes interferencias electromagnéticas en el sitio, se debe instalar y enrollar correctamente un anillo de ferrita.
3. Antes de realizar la conexión en paralelo, cargue todas las baterías al 100% SOC para reducir la diferencia de voltaje y evitar la circulación de corriente.
4. Ingrese a la "Configuración de la batería" del inversor y configure el protocolo "Li-BMS" en el protocolo nativo Deye (generalmente reconocido automáticamente o seleccione el modo 00).
5. Secuencia de encendido estándar: interruptor de servicio de batería en ON → interruptor de BMS en ON → arranque del inversor.
6. Si sigue siendo anormal, verifique el registro de BMS a través de la aplicación Deye o la plataforma de monitoreo; Solo los inversores originales de Deye admiten la actualización del firmware de la batería en línea; los inversores de terceros no pueden realizar esta operación.

Comentarios del propietario: después de seguir estos pasos, el sistema volvió a la normalidad en 10 minutos y los datos SOC se sincronizaron en tiempo real. El manual establece claramente: para las alarmas de comunicación PCS, diagnostique primero mediante el software de monitoreo y no opere el sistema con fallas.

2.2 Caso dos: Desequilibrio de la batería en paralelo: una "llena", otra "muerta de hambre"

Común durante la expansión de baterías múltiples: después de poner en paralelo dos unidades SE-F16, una continúa cargándose mientras que el otro SOC permanece al 60%, lo que genera un desperdicio de capacidad total e incluso activa una "diferencia excesiva de voltaje de celda". El propietario de una villa polaca (4 inversores RW-F16 de 10 kW) encontró una corriente de descarga desigual después de la conexión en paralelo, con alarmas bajo carga máxima. Análisis de causa:

• RW-F16 requiere conexión en cadena ENTRADA→SALIDA; SE-F16 admite la conexión en red automática sin interruptores DIP, pero la secuencia incorrecta del cable de comunicación o el conflicto de direcciones aún pueden causar fallas en la red.
• El SOC de la batería es inconsistente antes de la conexión en paralelo (el manual requiere estrictamente que todas las baterías estén cargadas al 100 % antes de la conexión en paralelo).
• Sección transversal del cable de alimentación demasiado pequeña o par de conexión insuficiente (recomendado 2/0 AWG, par estándar 24,5 Nm).
• Corriente máxima de carga/descarga del inversor no configurada según la capacidad total de la batería: SUN-10K-SG05LP3-EU-SM2 corriente máxima de carga/descarga 240 A, corriente de descarga continua única RW-F16 160 A.

Soluciones prácticas:

1. Antes de realizar la conexión en paralelo, cargue completamente cada batería al 100 % de SOC por separado y déjelas reposar durante 24 horas para garantizar la consistencia del voltaje.
2. Los cables de comunicación deben estar estrictamente conectados en cadena ENTRADA → SALIDA; una sola unidad admite hasta 32 unidades en paralelo, con una capacidad total de hasta 512 kWh.
3. SE-F16 no requiere configuración de interruptor DIP; Modo paralelo RW-F16: Modo 1 para inversores ≤15kW, Modo 2 para inversores >15kW.
4. En la “Configuración de la batería” del inversor, habilite el modo paralelo, configure correctamente la capacidad total y la corriente máxima de carga/descarga; Se recomienda limitar la corriente continua única del RW-F16 a 160 A para evitar el sobrecalentamiento (el disyuntor integrado de 125 A proporciona protección adicional).
5. Monitoree el voltaje de cada celda de la batería y la diferencia de temperatura en tiempo real a través de la plataforma o aplicación en la nube Deye; Verifique inmediatamente los cables y las conexiones si la diferencia de voltaje excede los 0,5 V.

Resultado: Después de la reparación, el propietario logró una carga/descarga equilibrada de la batería y una distribución de corriente uniforme, aumentando la tasa de autoconsumo del sistema en un 30%. El manual advierte explícitamente: en modo paralelo, si la corriente continua de una sola batería excede el límite, puede causar sobrecalentamiento o incluso riesgos para la seguridad.

.

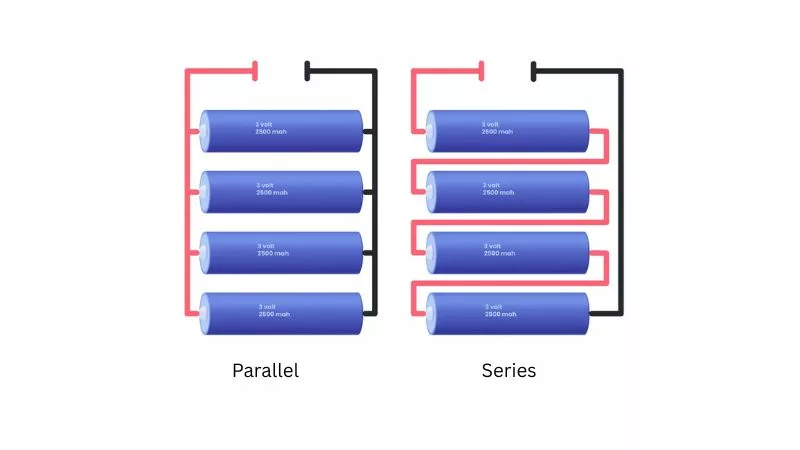

Figura 2. Diagrama esquemático del principio de conexión en serie y en paralelo de la batería

2.3 Caso tres: Conexión a tierra y falla de CC: alarma F22/F56, peligro para la seguridad

Después de instalar SUN-10K-SG05LP3-EU-SM2, se informa con frecuencia F22 (posible conexión a tierra o anomalía en la conexión de CC) o F56 (voltaje del bus de CC demasiado bajo). Un instalador francés encontró problemas ocasionales "sin conexión" al montar el RW-F16 en la pared; el inversor mostró un voltaje de batería anormalmente bajo (voltaje real de la batería 51 V normal). Análisis de causa:

• La conexión a tierra no es confiable (la carcasa del inversor y la batería deben estar conectadas correctamente a la tierra protectora de PE).
• El par del cable positivo/negativo de CC no alcanza el estándar (24,5 Nm) o la polaridad está invertida (puede dañar directamente el inversor).
• RW-F16 tiene un disyuntor bipolar incorporado de 125 A, capacidad de descarga continua del SE-F16 de hasta 230 A; Cuando la temperatura ambiente es inferior a 0 ℃, el BMS de la batería prohíbe la carga y activa la protección.
• Transformador de corriente CT instalado en la dirección incorrecta (en modo de exportación cero, la flecha debe apuntar al lado de la carga).

Soluciones prácticas:

1. Antes de la instalación, confirme que todos los cables de CC cumplan con los requisitos de torsión, distinga estrictamente los polos positivo y negativo y nunca los invierta.
2. El gabinete del inversor y el gabinete de la batería deben estar conectados a tierra de manera confiable al mismo punto PE para formar una conexión equipotencial.
3. Verifique el registro de “Alarmas del sistema” del inversor; F22 se debe principalmente a conexiones flojas; vuelva a apretarlas para solucionarlo.
4. Conecte el sensor de temperatura al puerto correcto; Evite configurar por error el modo de batería de plomo-ácido.
5. Sujete el transformador de corriente CT en la línea de fase correspondiente con la flecha apuntando hacia la carga; El sistema trifásico debe cubrir completamente L1/L2/L3.

Después de la reparación, se eliminaron las alarmas y la función de conmutación continua del UPS del sistema funcionó con normalidad. Informes relacionados con la BBC han señalado que una mala conexión a tierra es uno de los riesgos de seguridad más ocultos en los sistemas de almacenamiento de energía domésticos.

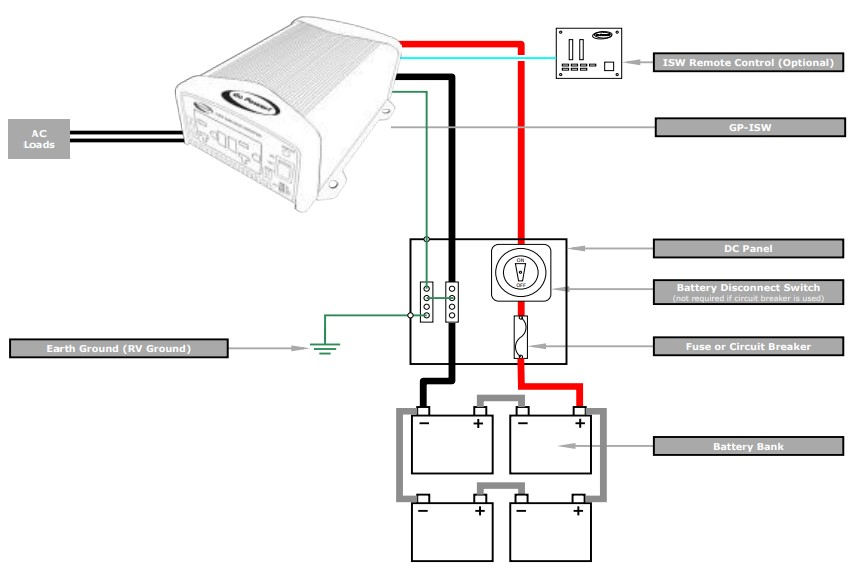

Figura 3. Diagrama esquemático completo del cableado y puesta a tierra del lado CC del inversor (PE/tierra a tierra)

2.4 Caso cuatro: Falla de carga/descarga en el tiempo de uso (TOU) y bloqueo del límite superior de carga

Cuando el inversor está configurado con períodos de precios de electricidad de pico y valle, la batería no se carga según el cronograma o solo se carga hasta un máximo del 80%. Un usuario holandés que emparejó el SE-F16 descubrió que durante los períodos nocturnos con precios bajos no había carga, mientras que durante el día mostraba de manera anormal "descarga de batería". Análisis de causa:

• La opción “Activar batería” está habilitada por error (esta función es solo para recuperación de batería con bajo SOC; debe estar deshabilitada durante el funcionamiento normal).
• La comunicación BMS es inestable, por lo que el inversor no puede obtener datos SOC reales.
• El firmware de la batería RW-F16/SE-F16 solo admite actualización en inversores Deye; La mezcla con dispositivos de terceros, como Victron, provoca fácilmente una visualización anormal del flujo de energía.

Soluciones prácticas:

1. En la “Configuración de la batería” del inversor, desactive la función “Activar batería”.
2. Habilite la “Carga de red” y configure correctamente los períodos pico-valle de TOU (por ejemplo, carga nocturna de 00:00 a 06:00 de precio valle).
3. Primero descarte los problemas de comunicación del BMS (consulte el Caso uno).
4. Cuando mezcle con inversores de terceros, cambie al modo de voltaje manual o comuníquese con Deye para confirmar la compatibilidad del protocolo.

Después de que el usuario aplicó la solución, el sistema siguió estrictamente la estrategia pico-valle y los costos de electricidad disminuyeron significativamente.

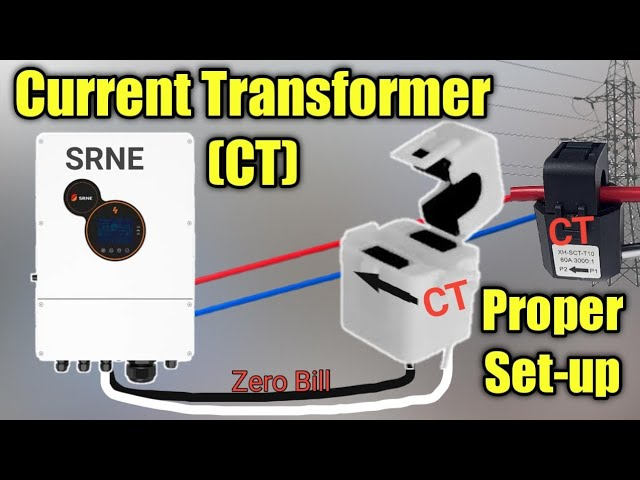

Figura 4. Diagrama de instalación correcto del transformador de corriente CT.

3. Guía para evitar errores: la instalación profesional sigue siendo esencial

Deye SE-F16 (estructura compacta, alta salida de corriente, mayor índice de protección) y RW-F16 (disyuntor incorporado, instalación clásica de montaje en pared) son productos residenciales maduros, con una vida útil de 6000 ciclos y más del 90 % de eficiencia de ida y vuelta. Sin embargo, la profesionalidad de la instalación es muy necesaria: debe ser realizada por personal profesional, siguiendo estrictamente los estándares de torsión especificados en el manual, el rango de temperatura de funcionamiento (carga 0-55 ℃) y las especificaciones de comunicación. La mayoría de las fallas de instalación se deben a operaciones no estándar: selección de cables que no cumple con los requisitos, secuencia de encendido caótica o falla al realizar el equilibrio antes de la conexión en paralelo. Recomendaciones prácticas:

• Complete la simulación y depuración de todo el sistema antes de la instalación.
• Verifique periódicamente la versión del firmware y los registros de operación a través de la aplicación Deye.
• Aunque la entrega en almacenes europeos es eficiente, se recomienda elegir instaladores certificados locales.
• En condiciones climáticas extremas, concéntrese en monitorear la temperatura de la batería para evitar activaciones frecuentes de la protección BMS.

La tecnología de almacenamiento de energía, como se describe en los informes de la BBC, está pasando de los escenarios profesionales a los hogares comunes. Sin embargo, para lograr verdaderamente la independencia energética del hogar, el funcionamiento estandarizado durante la fase de instalación suele ser más importante que el producto en sí. Cuando encuentre fallas, primero consulte la tabla de referencia de fallas oficial de Deye o comuníquese con el soporte técnico oficial. Después de una depuración adecuada, esta serie de baterías puede funcionar de manera estable durante más de 10 años, convirtiéndose en una unidad confiable de respaldo de energía verde para el hogar.
